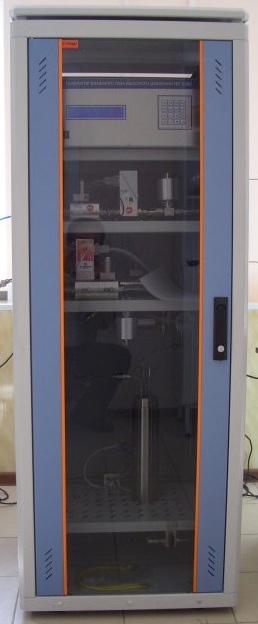

Генератор влажного газа высокого давления ГВГ-03-ВД

Генератор влажного газа высокого давления ГВГ-03-ВДГенератор влажного газа высокого давления ГВГ-03-ВД

Генератор влажного газа высокого давления ГВГ-03-ВД


НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Генератор влажного газа высокого давления ГВГ-03-ВД предназначен для воспроизведения задаваемых значений температуры точки росы в парогазовых смесях. Генератор влажного газа высокого давления является основным элементом комплекса гигрометрической аппаратуры высокого давления, используемого для проведения поверки и калибровки средств измерения влажности природного газа при рабочих условиях эксплуатации.

Конструкция и принцип действия

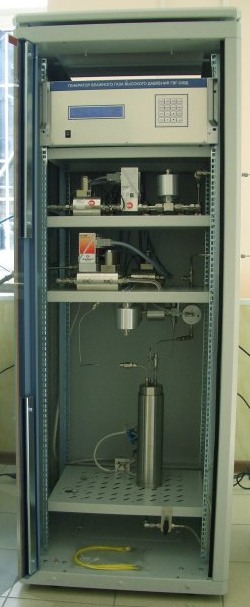

Генератор представляет собой динамический газовый смеситель, принцип действия которого заключается в смешении потоков исходного увлажняемого газа и газа-разбавителя, расход которых регулируется и измеряется с помощью регуляторов массового расхода газа. Значение рабочего давления задается с помощью электронных регуляторов давления. Требуемые значения расхода по каналам определяются расчетным путем. Действительное значение температуры точки росы газа на выходе генератора определяется с помощью контрольного гигрометра.


ПРЕИМУЩЕСТВА

  • Функционирование генератора в условиях максимально приближенных к рабочим режимам эксплуатации газо-транспортных систем,что повышает точность в определении характеристик природного газа и, следовательно, повышает надёжность работы всей газотранспортной системы

  • Возможность работы в ручном (управление с лицевой панели) или автоматическом (управление от персонального компьютера ) режиме с использованием специального программного обеспечения


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочий газазот [N2], воздух, гелий [He], метан [CH4]
Диапазон задания и измерения давления от 1,0 до 10,0 МПа
Диапазон температуры точки росы при различных рабочих давлениях*:
1,0 МПаот +10 до -40 °С
4,0 МПаот +10 до -30 °С
7,0 МПаот +10 до -23 °С
10,0 МПаот +10 до -19 °С

* — указанные диапазоны температуры точки росы соответствуют случаю использования в качестве исходного газа азота особой чистоты из баллона под давлением с температурой точки росы – 70 °С (при атмосферном давлении).

Комплекс гигрометрической аппаратуры высокого давления вошел в состав рабочего эталона 1-го разряда молярной доли компонентов в природном газе ООО "Газпром трансгаз Москва".
