Генераторы влажного газа ГВГ

Генераторы влажного газа ГВГГенераторы влажного газа ГВГ
Генераторы влажного газа ГВГ модификации ГВГ-901, ГВГ-902

60571-15 в Государственном реестре средств измерений РФ

Свидетельство об утверждении типа средств измерений RU.C.31.001.A № 58660 от 06.05.2015


НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Генераторы влажного газа ГВГ модификации ГВГ-901, ГВГ-902 предназначены для воспроизведения задаваемых значений относительной влажности и температуры точки росы в парогазовых смесях

В соответствии с ГОСТ 8.547-2009 генераторы выполняют функции:

  • рабочего эталона 1-го разряда при воспроизведении относительной влажности в парогазовой смеси (для модификации ГВГ-901 и ГВГ-902)

  • рабочего эталона 2-го разряда при воспроизведении температуры точки росы в парогазовой смеси (для модификации ГВГ-902)


Конструкция и принцип действия

Генераторы влажного газа ГВГ модификации ГВГ-901, ГВГ-902 основаны на методе смешения газовых потоков увлажняемого газа и сухого газа-разбавителя, расход которых регулируется и измеряется с помощью регуляторов массового расхода газа. Требуемые значения расходов по каналам в воспроизводимой парогазовой смеси определяются расчетным путем. Увлажнение потока производится путем его барботирования через воду

Значения воспроизводимой генераторами относительной влажности и температуры точки росы определяются по встроенным высокоточным датчикам относительной влажности (для модификации ГВГ-901, ГВГ-902) и температуры точки росы (для мод ГВГ-902). Значения относительной влажности и температуры точки росы, поступаемые с датчиков, выводятся на жидкокристаллический дисплей, находящийся на лицевой панели генератора

Генератор конструктивно выполнен в одном блоке, в состав которого входят газовая система и блок управления

Газовая система включает регуляторы массового расхода, барботер, каплеотделитель, систему соединенных трубопроводов из нержавеющей стали Х18Н10Т, смесительную и рабочую камеры с установленными в них высокоточными датчиками относительной влажности и температуры точки росы. Регуляторы массового расхода газа служат для задания и измерения расхода газа по каждому из каналов. Смесительная камера предназначена для гомогенизации газовой смеси, получающейся смешением потоков исходного газа и газа-разбавителя, поступающих в нее по соответствующим трубопроводам от регуляторов расхода. Барботер термостатирован

Генератор имеет две линии подачи газов: один – для сухого газа-разбавителя, а другой – для принудительно увлажняемого газа - и выходную линию отбора приготавливаемой газовой смеси

Блок управления включает электронные платы, связанные между собой, с регулятора-ми расхода газа, датчиками относительной влажности и температуры точки росы

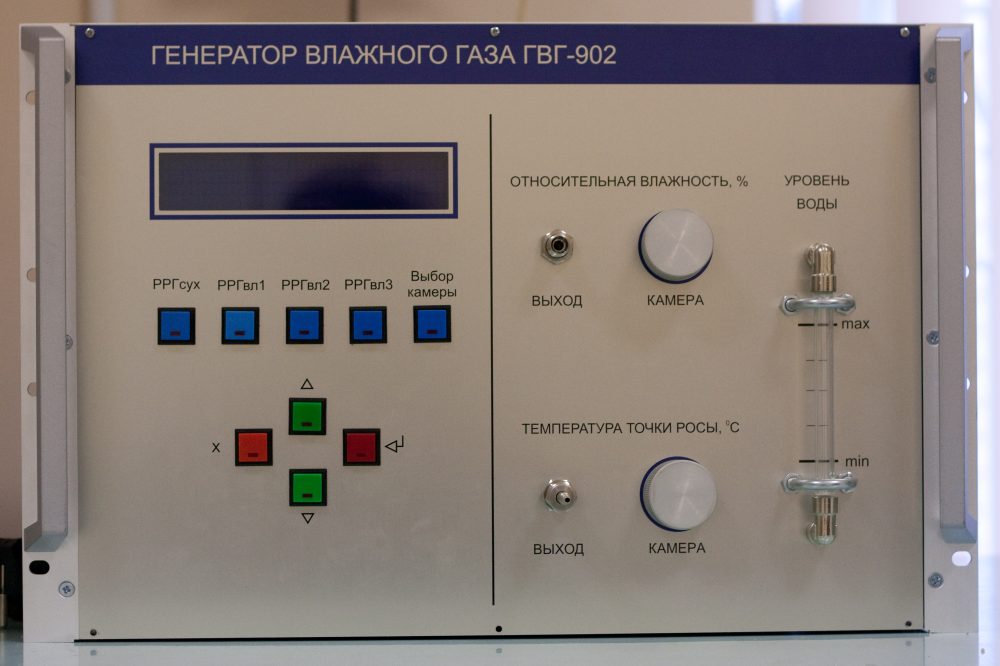

На лицевой панели генератора расположены:

- жидкокристаллический дисплей
- кнопки клавиатуры
- камера "Относительная влажность" и выходной штуцер "Относительная влажность"
- камера "Температура точки росы" и выходной штуцер "Температура точки росы" (для модификации ГВГ-902)
- индикатор уровня залива воды в барботер "Уровень воды"

На задней панели генератора расположены:

- разъем RS 232 для подключения персонального компьютера
- двухступенчатый каплеотделитель
- тумблер включения питания "ВКЛ/ВЫКЛ"
- штуцер "ВХОД СУХОГО ГАЗА" для подачи газа в канал сухого газа
- штуцер "ВХОД ВЛАЖНОГО ГАЗА" для подачи газа в канал влажного газа
- шаровой кран "ВОДА" для залива (слива) воды в барботер

Генераторы имеют 2 модификации, отличающиеся количеством рабочих каналов

Модификация ГВГРабочие каналы
Канал воспроизведения
относительной влажности
Канал воспроизведения
температуры точки росы
ГВГ-901ЕстьНет
ГВГ-902ЕстьЕсть

Управление может осуществляться как в ручном режиме (управление с лицевой панели), так и в автоматическом (управление от персонального компьютера)

Программное обеспечение генераторов ГВГ состоит из двух модулей:

  • встроенное - программа внутреннего микроконтроллера
  • автономное - "ГВГ-901", "ГВГ-902"

Встроенное программное обеспечение разработано изготовителем специально для решения задачи приготовления увлажненных парогазовых смесей методом динамического смешения двух потоков газа

Автономное программное обеспечение "GVG-901" и "GVG-902" для персонального компьютера под управлением ОС семейства Windows ® предназначено задания режимов работы генераторов ГВГ, осуществляет сбор заданных параметров, обработку и отображение измеренных данных на экране компьютера, а так же передачу заданных параметров по защищенному интерфейсу связи RS-232


МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модификации ГВГДиапазон воспроизведения заданных значений относительной влажности, % Диапазон воспроизведения заданных значений температуры точки росы
ГВГ-9010*, от 2 до 94, 96**-
ГВГ-902от 0 до 94, 96**от минус 80*** до плюс 20 °С

Примечания:

* – для получения 0 % относительной влажности генератор необходимо использовать в ручном режиме с включением только канала сухого газа

** – для получения 98 % относительной влажности генератор необходимо использовать в ручном режиме с включением только канала влажного газа

*** – при использовании автономного режима работы генератора или работы под управлением от персонального компьютера минимальная температура точки росы влаги составляет минус 80 °С в случае использования в качестве исходного газа азота особой чистоты (или другого рабочего газа) с температурой точки росы минус 90 °С (при атмосферном давлении)

Диапазон измерений температуры в камере относительной влажностиот 10 до 30 °С
Пределы допускаемой абсолютной погрешности измерения температуры в камере относительной влажности генератора±0.2 °С
Пределы допускаемой абсолютной погрешности воспроизведения заданных значений относительной влажности±1.0 %
Пределы допускаемой абсолютной погрешности воспроизведения заданных значений температуры точки росы±1.0 °С
Номинальная цена наименьшего разряда индикатора для значений относительной влажности 0.1 %
Номинальная цена наименьшего разряда индикатора для значений температуры точки росы0.1 °С

В качестве рабочих газов могут использоваться технически чистые газы: азот высокой чистоты (по ГОСТ 9293-74 или ТУ 301-07-25-89), воздух (по ТУ 6-21-5-82), метан (по ТУ 51-841-87), аргон (по ГОСТ 10157-79 или ТУ 6-21-12-94), гелий (по ТУ 0271-135-31323949-2005)

Объемный расход приготавливаемой парогазовой смеси (ПГС) на выходе от 100 до 5000 см3/мин

Количество каналов измерения и регулирования расхода газа: 2 для модификации ГВГ-901; 4 для модификации ГВГ-902

Генераторы влажного газа ГВГ модификации ГВГ-901

КаналДиапазон измерений расхода
(приведенный к температуре 20 °С и давлению 101.4 кПа), см3/мин
Пределы допускаемой относительной погрешности измерения расхода, %
Канал сухого газаот 100 до 5000±1.5
Канал влажного газа от 100 до 5000±1.5

Генераторы влажного газа ГВГ модификации ГВГ-902

КаналДиапазон измерений расхода
(приведенный к температуре 20 °С и давлению 101.4 кПа), см3/мин
Пределы допускаемой относительной погрешности измерения расхода, %
Канал сухого газаот 100 до 5000±1.5
Канал влажного газа 1от 100 до 5000±1.5
Канал влажного газа 2от 5 до 102±1.5
Канал влажного газа 3от 0.2 до 5.2±1.5

Время прогрева не превышает 30 мин
Питание генератора от сети переменного тока напряжением 220 В, частотой 50 Гц
Максимальная потребляемая мощность не превышает 300 ВА
Габаритные размеры (Д х Ш х В):
- генератор ГВГ-901
- генератор ГВГ-902
не более 515 х 410 х 330 мм
не более 515 х 485 х 330 мм
Масса:
- генератор ГВГ-901
- генератор ГВГ-902
не более 20 кг
не более 27 кг
Средний срок службыне менее 8 лет
Условия эксплуатации:
- температура окружающего воздухаот 288 до 298 К (от 15 до 25 °C)
- атмосферное давлениеот 84 до 106.7 кПа (от 630 до 800 мм рт. ст.)
- относительная влажность окружающего воздухане более 98 % при температуре 25 °С
- пространственное положениегоризонтальное с отклонением не более 5° в любом направлении

Комплект поставки

  • Генератор влажного газа ГВГ
  • Руководство по эксплуатации
  • Методика поверки
  • Комплект переходников для подсоединения гигрометров погружного типа (предназначен для установки измерителей относительной влажности газов типа Testo 425; 615; 625; 635; 650 и гигрометров PANAMETRICS 560. PN 560010-901)
  • Диск с программным обеспечением для работы под управлением персонального компьютера
