Генератор термодиффузионный ТДГ-01

Внимание! Выпуск генератора термодиффузионного ТДГ-01 прекращен. Вместо ТДГ-01 выпускается генератор газовых смесей ГГС-Т. Техническая поддержка (ремонт, калибровка и др.) генераторов ТДГ-01, находящихся в эксплуатации, продолжает осуществляться в полном объеме

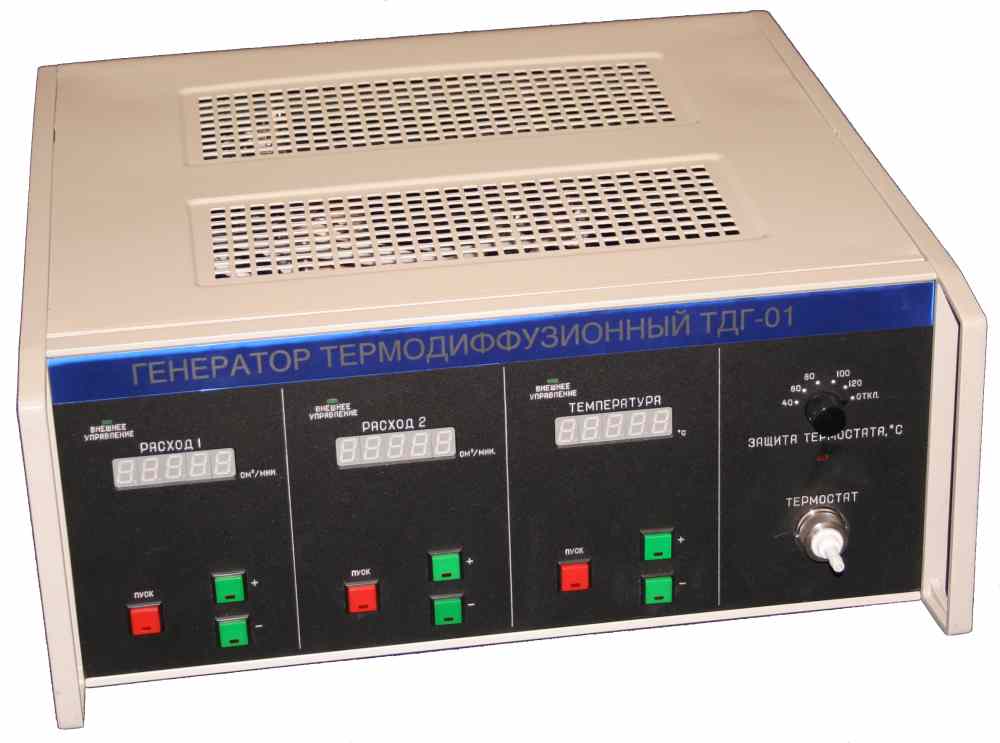

Генератор термодиффузионный ТДГ-01
Генератор термодиффузионный ТДГ-01

19454-05 в Государственном реестре средств измерений РФ

Сертификат об утверждении типа средств измерений RU.C.31.001.A № 21687 от 29.09.2005


НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

ТДГ-01 представляет собой высокоточный динамический генератор, предназначенный для приготовления газовых смесей заданного состава в диапазоне микроконцентраций от 100 до 0,01 мг/м3 с использованием источников микропотока газа (ИМ).

Генератор ТДГ является рабочим эталоном 1-го разряда в соответствии с ГОСТ 8.578-2002, предназначен для оснащения промышленных и научных лабораторий и может использоваться при проведении настройки, градуировки, сертификационных испытаниях и поверке газоаналитических приборов и систем различных типов: газоанализаторов, сигнализаторов, стационарных газоаналитических систем, хроматографов и т.д.

Принцип действия

Основан на смешении потоков целевого компонента и газа-разбавителя. Поток целевого компонента задается источником микропотока, находящимся в термостате с контролируемой температурой. Поток газа-разбавителя регулируется и измеряется тепловым регулятором массового расхода газа.


ПРЕИМУЩЕСТВА

  • Простое и удобное управление

  • Плавное задание температуры термостатирования и расхода газа-разбавителя

  • Микропроцессорный контроль всех режимов работы

  • Возможность работы в ручном (управление с лицевой панели) или автоматическом (управление от персонального компьютера) режиме

  • Специальное программное обеспечение для среды Windows

  • Индивидульная конфигурация в зависимости от требований заказчика


TЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Целевой компонент (в зависимости от типа используемого источника микропотока) H2S, NO2, NH3, SO2, Cl2, HСl, бензол, ацетон, метанол, толуол, гексан, формальдегид и др.
Диапазон задания массовой концентрации целевого компонента в приготавливаемой газовой смеси0,01-100 мг/м3
Пределы допускаемой относительной погрешности±(3-8) %
Расход газовой смеси на выходе100-5000* см3/мин
Пределы относительной погрешности измерения расхода±(0,5-1,5) %
Температура термостатирования30-120 °C
Погрешность термостатирования±(0,1-0,2) К
Избыточное давление газа-разбавителя на входе0,2-0,3 МПа
Электропитание220 В, 50 Гц
Габаритные размерыне более 500 х 200 х 500 мм
Массане более 10 кг

* — в соответствии с требованиями заказчика данные параметры могут быть изменены
