Парофазные источники газовых смесей (ПИГС)

Источники газовых смесей парофазных № 18358-06 в Государственном реестре средств измерений РФ

Сертификат об утверждении типа средств измерений RU.C.31.001.А № 24140 от 17.06.2006

Парофазные источники газовых смесей (ПИГС) используются при градуировке и поверке газоанализаторов и хроматографов, применяемых для контроля загрязнения воздушной среды

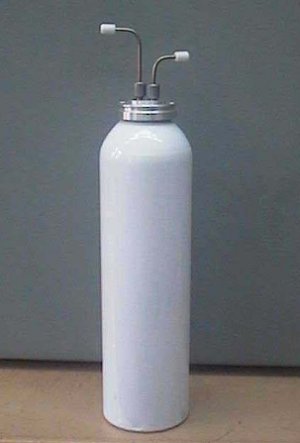

ПИГС представляет собой металлический сосуд вместимостью 1 дм³, заполненный угольным сорбентом с целевым веществом (исполнение "У") или раствором целевого вещества в триэтиленгликоле (исполнение "Г"), в масле (исполнение "М"), в этиленгликоле (исполнение "Э")

При продувке через ПИГС азота (гелия, воздуха) целевое вещество экстрагируется (десорбируется) из наполнителя. Параметры ПИГС подобраны таким образом, что значение массовой концентрации целевого вещества на выходе ПИГС остается практически постоянным до превышения ресурса по объему пропущенного газа

Диапазон устанавливаемого расхода газа для ПИГС исполнения "У" составляет от 10 до 150 см³/мин, для исполнений "Э" и "М" – от 10 до 300 см³/мин

Данную продукцию ООО "МОНИТОРИНГ" выпускает с логотипом "Эталонные материалы ВНИИМ". ПИГС зарегистрированы в качестве эталонных материалов в каталоге "Эталонные материалы" (МИ 2590-2008)

Изготавливаются по ТУ 4215-001-20810646-99. Код по ОКП 42 1519 2

Пределы допускаемого относительного отклонения от номинального от 10 % до 20 %

Пределы допускаемой относительной погрешности (δ) значения массовой концентрации целевого вещества в смеси на выходе ПИГС:

Выполняют функции рабочего эталона второго разряда в соответствии с Государственной поверочной схемой для средств измерений содержания компонентов в газовых средах (ГОСТ 8.578-2002)

ПИГС упаковывается в пакет из полиэтиленовой пленки
В комплект поставки входят: ПИГС с двумя заглушками и паспорт
Срок годности 1 год

Инструкция по применению ПИГС

На вход ПИГС подается любой газ, применяемый в лаборатории (азот, гелий, водород, аргон) или, в крайнем случае, воздух (если это не оговорено отдельно для окисляющихся веществ). Возможно также применение в этих целях окружающего воздуха при использовании воздуходувок, аспираторов, шприцов и т.п., но при этом следует принимать во внимание, что это может рано или поздно привести к загрязнению ПИГС парами воды и других веществ, постоянно присутствующих в воздухе. Если в лаборатории имеется средства для динамического разбавления газов, то в сочетании с парофазным источником можно получить газовые смеси с любой концентрацией целевого компонента ниже номинальной для используемого ПИГС. Допустимый объемный расход газа через парофазный источник составляет от 10 до 300 см3/мин для ПИГС-М (Э) и от 10 до 150 см3/мин для ПИГС-У. В этом диапазоне концентрация целевого компонента в газовой смеси остается постоянной и не зависит от расхода газа. С увеличением скорости газа-носителя свыше нормативной происходит неравновесное разбавление газовой смеси, в результате чего концентрация вещества снижается.

Ресурс ПИГС зависит от типа устройства и находится в прямой зависимости от объема пропущенного через него газа. Чем ниже скорость газа через ПИГС, тем дольше срок службы. Однако при превышении регламентированного ресурса ПИГС можно вернуть изготовителю для повторной поверки. После чего это же устройство возвращается заказчику с указанием уточненных рабочих характеристик.

Для герметичных систем пробоотбора (например, газовый кран хроматографа) можно с помощью специального насоса обеспечить постоянную циркуляцию газовой смеси через ПИГС и дозирующее устройство аналитического прибора с возвращением потока обратно в ПИГС. Таким образом, существенно снижается потеря целевого компонента и значительно увеличивается ресурс парофазного источника.

С помощью специальных штуцеров (поставляются по требованию) ПИГС может быть легко подсоединен к газовой линии (например, хроматографа) или к аспиратору. При этом необходимо соблюдать правильность подключения (что особенно важно для ПИГС с жидкостным наполнением). Если на устройстве нет специальных обозначений, то длинный патрубок является входным (для ввода инертного газа), а короткий патрубок – выходным (для вывода газовой смеси). Газовая линия, соединяющая ПИГС с аналитическим прибором должна быть металлической или фторопластовой. Применение резиновых, полиэтиленовых или силиконовых шлангов не допускается.

Значение концентрации целевого компонента в газовой смеси зависит от температуры, при которой работает устройство. Поэтому необходимо во время работы контролировать эту температуру или лучше всего термостатировать ПИГС при определенной температуре. Обычно характеристики ПИГС определяются для 20 °С и 25 °С, и с учетом этого концентрация вещества в смеси может быть пересчитана для любой конкретной температуры в этой области. В принципе можно использовать это свойство ПИГС для получения газовых смесей с меняющейся концентрацией целевого компонента, если в некоторых пределах варьировать температуру термостатирования.

Для уменьшения погрешности измерения перед использованием ПИГС желательно термостатировать в течение часа при температуре 25 °С (или 20 °С) в водяном или в любом другом жидкостном термостате, обеспечивающим поддержание температуры с точностью ±0,1 °С. Если в лаборатории нет такого прибора, то можно воспользоваться пассивным термостатом, в виде емкости подходящего размера, наполненной водой, температура которой измеряется термометром.

Разные типы парофазных источников газовых смесей имеют некоторые особенности при работе с ними:

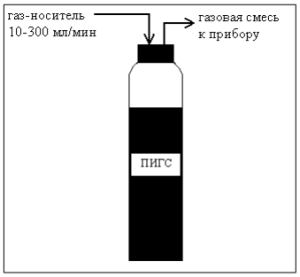

• ПИГС-У достаточно простое в обращении устройство с малым сопротивлением потоку газа, так что можно производить отбор газовой смеси шприцом. Обычно газовую смесь получают, пропуская через ПИГС инертный газ-носитель (см. схему)

• ПИГС-М и ПИГС-Э содержат жидкость, поэтому обладают некоторым сопротивлением потоку газа, в связи с чем, производить отбор газовой смеси шприцом не допускается. Использовать и хранить устройство только в вертикальном положении

• Д-ПИГС новая разработка с возможностью регулирования массовой концентрации вещества (спирты и ароматические углеводороды) в газовой смеси в диапазоне одного порядка концентраций. Подключается к источнику газа-носителя (баллону) с выходным давлением до 10 атм и имеет систему газовых вентилей для контроля давления и расхода газа

Непрерывно проводится модернизация, совершенствование и разработка новых типов ПИГС, расширяется ассортимент. Предлагаемые характеристики и компоненты, соответствуют серийно выпускаемой продукции. По требованию могут быть приготовлены ПИГС с необходимыми для заказчика компонентами и рабочими характеристиками.
