 | Газоанализатор "МОНОЛИТ-2"
№ 34681-07 в Государственном реестре средств измерений РФ |
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ Комбинированный переносной газоанализатор "Монолит-2" предназначен для определения содержания кислорода, взрывоопасных и токсичных газов и паров в воздухе рабочей зоны в целях обеспечения безопасности персонала, а также при государственном или производственном аналитическом контроле и аттестации рабочих мест Определяемые компоненты и параметры Газоанализатор "Монолит-2" в зависимости от модификации позволяет одновременно контролировать: - недостаток (избыток) кислорода (О2) - довзрывоопасные концентрации горючих газов и паров (углеводородов ряда С1-С18, паров органических растворителей и органических теплоносителей и других веществ, за исключением Н2 и компонентов, содержащих в своем составе галогены, серу и кремний-органические соединения) и их совокупности (смеси) - предельно-допустимые концентрации (ПДК) токсичных газов (СО, СО2, NO, NO2, SO2, H2S, NH3) в воздухе рабочей зоны в соответствии с ГОСТ 12.1.005

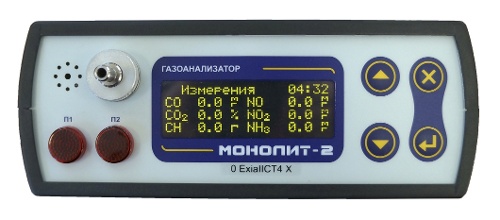

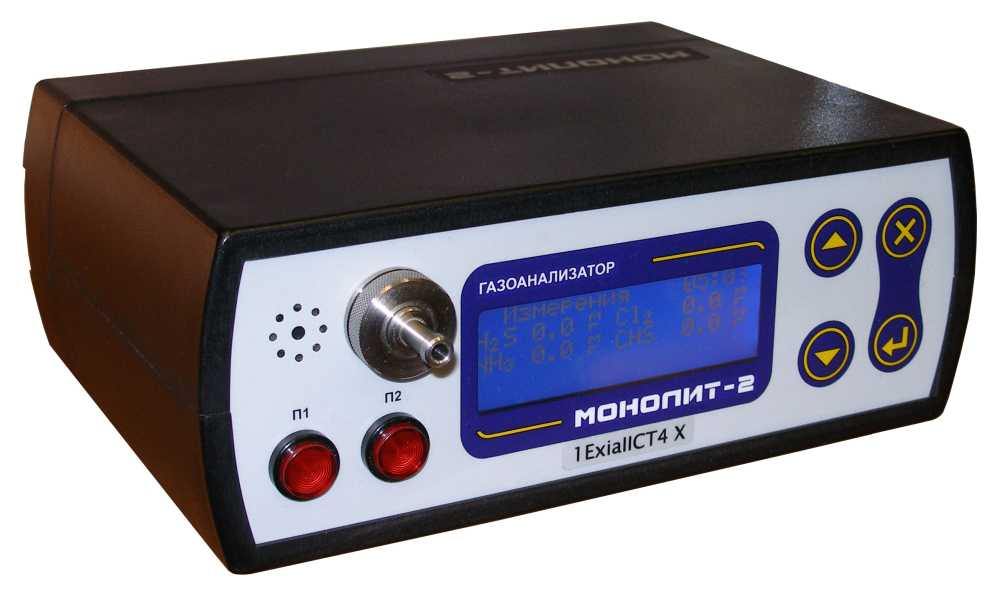

Конструкция и принцип действия Конструктивно газоанализатор "МОНОЛИТ-2" выполнен в прочном пластиковом корпусе, на лицевой панели которого находятся дисплей, клавиатура, устройства звуковой и световой сигнализации и штуцер входа анализируемого газа. Измерительная информация отображается на жидкокристаллическом дисплее, оснащенном подсветкой. Электропитание газоанализатора может осуществляться как от внутреннего аккумулятора, так и от сети переменного тока. Отбор проб выполняется с помощью встроенного пробоотборного насоса Принцип действия газоанализатора основан на применении комплекта электрохимических датчиков для измерения кислорода и токсичных компонентов, термокаталитического датчика для измерения взрывоопасных газов и оптического датчика для контроля содержания СО2 и CH4 Базовые модификации Газоанализатор выпускается в базовых модификациях ("Монолит-2", "Монолит-2С"), отличающихся друг от друга перечнем определяемых компонентов и уровнем взрывозащиты. Варианты исполнений газоанализаторов "Монолит-2": взрывозащищенное/не взрывозащищенное, утепленное/не утепленное Возможные исполнения по количеству каналов В зависимости от измерительных задач заказчика, количество измерительных каналов (и соответственно датчиков) в газоанализаторе "Монолит-2" может быть различным | Исполнение по числу измерительных каналов | Электрохимические датчики | Оптические датчики | | 1 Канал | | 1.1 | O2 | - | | 1.2 | 1 токсичный газ (токс) | - | | 1.3 | 1 оптический канал (опт) | СО2 или CH | | 2 Канала | | 2.1 | О2 + 1 токс | - | | 2.2 | О2 + 1 опт | СО2 или CH | | 2.3 | 1 токс + 1 опт | СО2 или CH | | 2.4 | 2 токс | - | | 2.5 | 2 опт | СО2 и CH | | 3 Канала | | 3.1 | О2+2 токс | - | | 3.2 | О2+1 токс + 1 опт | СО2 или CH | | 3.3 | О2+2 опт | СО2 и CH | | 3.4 | 3 токс | - | | 3.5 | 2 токс + 1 опт | СО2 или CH | | 3.6 | 1 токс + 2 опт | СО2 и CH | | 4 Канала | | 4.1 | О2+3 токс | - | | 4.2 | О2+2 токс + 1 опт | СО2 или CH | | 4.3 | О2+1 токс + 2 опт | СО2 и CH | | 4.4 | 3 токс + 1 опт | СО2 или CH | | 4.5 | 2 токс + 2 опт | СО2 и CH | | 4.2 | 4 токс | - | | 5 Каналов | | 5.0 | О2+4 токс | - | | 5.1 | О2+3 токс + 1 опт | СО2 или CH | | 5.2 | О2+2 токс + 2 опт | СО2 и CH |
| Исполнение с термокаталитическим датчиком | | 1 | 1 термокаталитический датчик | - | | 2.1 | О2 + терм | - | | 2.2 | 1 токс + терм | - | | 2.3 | 1 опт + терм | СО2 или CH | | 3.1 | О2+1 токс + терм | - | | 3.2 | 2 токс + терм | - | | 4.1 | О2+2 токс + терм | - | | 4.2 | 3 токс + терм | - | | 5.1 | О2+3 токс + терм | - | | 5.2 | О2+2 токс + терм+1опт | СО2 или CH |
ПРЕИМУЩЕСТВА - Взрывозащищенное исполнение
Газоанализатор "Монолит-2" может быть выполнен во взрывозащищенном исполнении, что даёт возможность использовать его во взрывоопасных зонах
- Расширенный температурный диапазон эксплуатации
Для выполнения измерений при отрицательных температурах выпускаются специальные модификации газоанализатора "МОНОЛИТ-2" (с индексом "Т") с обогреваемым корпусом, предназначенные для эксплуатации при температуре окружающей среды до минус 30 °С
- Сигнализация
Газоанализатор "МОНОЛИТ-2" оснащен устройствами звуковой и световой сигнализации, которые срабатывают при превышении концентрацией контролируемого газа установленного порогового значения
- Статистическая обработка результатов
Для соблюдения требований по представлению результатов при аналитическом контроле в газоанализаторе "МОНОЛИТ-2" имеется возможность сбора и статистической обработки результатов измерений. При этом по каждому каналу измерений вычисляются среднее, максимальное и минимальное значения за заданный интервал времени
- Документирование результатов
Внешний компактный ИК-термопринтер, поставляемый дополнительно, позволяет распечатывать протоколы измерений как непосредственно во время проведения измерений, так и после их завершения при считывании данных из памяти прибора
- Память данных
Встроенная память данных газоанализатора рассчитана для постоянного хранения 600 записей. Впоследствии, записанные данные могут быть распечатаны на ИК-термопринтере или переданы на персональный компьютер в виде файла формата MS Word через встроенный RS 232 интерфейс
- Техническая документация
В комплект поставки газоанализатора "МОНОЛИТ-2" входит полный комплект технической документации: руководство по эксплуатации, методика поверки, копии всех имеющихся на прибор сертификатов и действующее свидетельство о первичной поверке
- Принадлежности и аксессуары
По желанию заказчика прибор может комплектоваться телескопическим пробоотборным зондом и запасными полотнами для внешнего фильтра очистки пробы.
В комплект поставки могут также входить калибровочные газовые смеси в баллонах под давлением и генераторы газовых смесей, предназначенные для контроля точности результатов измерений и периодической калибровки газоанализатора в процессе эксплуатации
ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ | Измеряемый компонент | Принцип измерений | Диапазон измерений | Пределы допускаемой основной погрешности | Область применения | | абсолютной | относительной | Кислород
(О2) | электрохимический датчик | 0-25 %(об.) | ±0,2 %(об.) | - | контроль содержания кислорода | Горючие газы
(Ех) | термокаталитический датчик | 0-50 %НКПР | ±4 %НКПР | - | контроль взрывоопасных газов и паров | Углеводороды
(по CH4) | оптическийдатчик | 0-5 %(об.) | ±0,05 %(об.)
(0-0,5 %(об.)) | ±10 %
(0,5-5 %(об.)) | контроль содержания СН в воздухе | Диоксид углерода
(CO2) | оптический датчик | 0-5 %(об.) | ±0,05 %(об.)
(0-0,5 %(об.)) | ±10 %
(0,5-5 %(об.)) | контроль содержания CO2 в воздухе | Оксид углерода
(СО) | электрохимический датчик | 0-200 мг/м3 | ±1 мг/м3
(0-20 мг/м3) | ±5 %
(20-200 мг/м3) | контроль от 0,25 до 10 ПДК врз | | Оксид азота (NO) | электрохимический датчик | 0-50 мг/м3 | ±0,5 мг/м3
(0-5 мг/м3) | ±10 %
(5-10 мг/м3) | контроль от 0,5 до 10 ПДК врз | | Диоксид азота (NO2) | электрохимический датчик | 0-20 мг/м3 | ±0,2 мг/м3
(0-2 мг/м3) | ±10 %
(2-20 мг/м3) | контроль от 0,5 до 10 ПДК врз | Сернистый ангидрид
(SO2) | электрохимический датчик | 0-100 мг/м3 | ±1 мг/м3
(0-10 мг/м3) | ±10 мг/м3
(10-100 мг/м3) | контроль от 0,5 до 10 ПДК врз | Сероводород
(H2S) | электрохимический датчик | 0-100 мг/м3 | ±1 мг/м3
(0-10 мг/м3) | ±10 мг/м3
(10-100 мг/м3) | контроль от 0,5 до 10 ПДК врз | Аммиак
(NH3) | электрохимический датчик | 0-100 мг/м3 | ±2 мг/м3
(0-10 мг/м3) | ±20 мг/м3
(10-100 мг/м3) | контроль от 0,5 до 10 ПДК врз |
Примечания Датчики горючих газов, применяемые в приборах "Монолит-2" позволяют измерять довзрывоопасные концентрации различных горючих газов, паров горючих жидкостей, а также и их совокупности (контролировать суммарную взрывоопасность) в воздухе. При выпуске из производства датчики градуируются по метану (СН4) НКПР – нижний концентрационный предел распространения пламени. Для СН4 100 % НКПР= 4,4 %(об.) - ПДК врз – предельно-допустимая концентрация в воздухе рабочей зоны
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | Количество одновременно измеряемых компонентов | от 2-х до 5-ти в зависимости от исполнения | | Маркировка взрывозащиты | Монолит-2 - 0ExiaIICT4 X
Монолит-2С - 1ExibdIIBT5 X | | Сигнализация | звуковая (>80 dB) и световая, 2 порога срабатывания по каждому каналу измерений | | Отбор газовой пробы | встроенный микронасос (0,8 л/мин) | | Электропитание | от встроенного Li-ion аккумулятора или
от сети переменного тока 220 В, 50Гц через внешний блок питания | | Время работы без подзарядки аккумулятора | не менее 16 ч (при температуре окружающей среды от 5 до 45 °С) | | Дисплей | алфавитно-цифровой, 4 строки по 20 символов с подсветкой | | Память результатов | встроенная, емкость 100 блоков (600 записей) | | Печать результатов | внешний ИК-термопринтер | | Вывод результатов на ПК | интерфейс RS 232 | | Габаритные размеры (Д х Ш х В) | 200 х 76 х 140 мм | | Масса | не более 2 кг | | Диапазон рабочих температур | от 0 до 45 °С (стандартный)
от -30 до +45 °C (расширенный) |
Базовая комплектация - газоанализатор
- комплект запасных полотен для внешнего фильтра очистки пробы
- блок питания/ зарядное устройство
- сумка для транспортировки прибора
- чехол с ремнем для переноски
- комплект технической документации
Дополнительные принадлежности, запасные части - телескопический пробоотборный зонд
- внешний ИК-термопринтер
- запасная бумага для принтера
- программа приема данных для ПК в комплекте с кабелем связи
- поверочные газовые смеси в баллонах под давлением
- генераторы газовых смесей
|
