Анализатор газов и жидкостей АГЖЦ

53683-13 в Государственном реестре средств измерений РФ

Свидетельство об утверждении типа средств измерений RU.C.31.001.A № 50949
Продление срока действия Свидетельства до 9 апреля 2023 года

Назначение средства измерений

Анализаторы газов и жидкостей АГЖЦ предназначены для измерения массовой концентрации, массовой или объемной доли серосодержащих компонентов в газах и жидкостях.

Описание средства измерений

Анализаторы являются одноблочными переносными приборами циклического действия, применяются в комплекте с преобразователями первичными измерительными ленточными (ИЛ).

Принцип действия анализаторов – фотометрический. Основан на определении коэффициента пропускания в видимой области спектра окрашенного участка ИЛ при воздействии определяемого вещества, содержащегося в заданном объеме анализируемой пробы газа или воздуха.

В зависимости от диаметра рабочего отверстия фотометрической ячейки и, соответственно, диапазонов измерений анализаторы АГЖЦ имеют три модификации:

  • АГЖЦ (диаметр 6 мм);
  • АГЖЦ-1 (диаметр 12 мм);
  • АГЖЦ-2 (диаметр 4 мм).

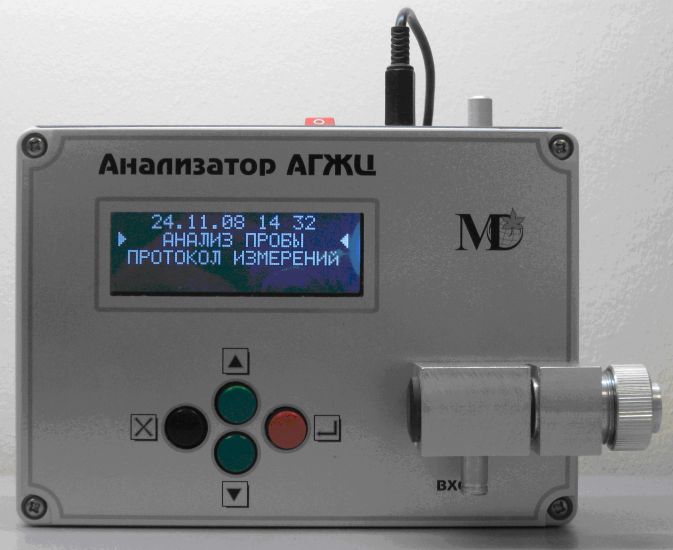

На верхней панели прибора расположены входной штуцер газовой линии, измерительная фотометрическая ячейка, матричный дисплей с клавиатурой для выбора программы анализа и ввода данных. На задней панели анализатора находятся разъем питания для подключения сетевого адаптера, тумблер включения/выключения прибора, выходной штуцер газовой линии.

В фотометрической ячейке анализатора находится источник излучения - светодиод с максимумом спектра излучения (570 ± 5) нм, который через калиброванное выходное отверстие фотометрической ячейки диаметром 4, 6 или 12 мм создает равномерное освещения рабочего участка ИЛ. В зазор фотометрической ячейки помещают неэкспонированную ИЛ, измеряют световой поток. При помощи микрошприца вносят пробу с заданной дозой определяемого вещества в анализатор. В качестве газа-носителя используется азот по ГОСТ 9293-74 или поверочный нулевой газ - воздух по ТУ 6-21-5-82. Компоненты, содержащиеся в жидких пробах, предварительно переводят в газообразное состояние. Прошедший через ИЛ свет регистрируется приемником излучения — фотосопротивлением, находящимся в фотоячейке. Изменение окраски преобразователя ИЛ приводит к изменению светового потока и, соответственно, к изменению тока, протекающего через фотосопротивление ячейки анализатора.

Зависимость тока от массы определяемого вещества в пробе выражается в виде номинальной функции преобразования. Значения массовой концентрации или массовой (или объемной) доли рассчитываются микропроцессором автоматически с учетом определенной анализатором массы вещества и объема (или массы) пробы, взятой на анализ, и выводятся на дисплей анализатора.

Преобразователь ИЛ при установке в фотометрическую ячейку анализатора АГЖЦ обеспечивает преобразование концентрации каждого определяемого компонента в изменение коэффициента пропускания (оптической плотности ИЛ). Преобразователь представляет собой ленты фильтровальной бумаги по ГОСТ 12026, импрегнированные соответствующим индикаторным раствором.

Преобразователь ИЛ имеет следующие исполнения:

  • ИЛ-H2S (на сероводород);
  • ИЛ-МК (на меркаптаны в пересчете на серу);
  • ИЛ-SO2 (на диоксид серы).

Номинальная функция преобразования массовой концентрации (доли) ИЛ в изменение коэффициента пропускания для каждого определяемого вещества соответствует диапазону измерений анализатора АГЖЦ.

Исполнение по ГОСТ 52931-2008 – обыкновенное. Анализаторы не предназначены для использования во взрывоопасных зонах.

Анализаторы имеют встроенное программное обеспечение ПО АГЖЦ. Программное обеспечение осуществляет функции:

- расчет содержания определяемого компонента;
- отображение результатов измерений на ЖКИ дисплее анализатора;
- сохранение в памяти результатов 100 последних измерений;
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
- контроль общих неисправностей.

Метрологические и технические характеристики

Определяемый компонент
(ПДКв.р.з, мг/м3)
МодификацияДиапазон измеренийАнализируемая средаНазначение
массовой концентрации, мг/м3массовой доли, % (объемной доли, млн-1)
Сероводород
H2S
(10*/3**)
АГЖЦ0,5 - 4·104-Газы нефте-, газопереработки, природный газ, воздух рабочей зоныТехнологический контроль; контроль ПДК воздуха рабочей зоны
АГЖЦ-150 - 1·105-Технологический контроль
АГЖЦ-20,02 - 4·103-Технологический контроль; контроль ПДК воздуха рабочей зоны
Меркаптаны (в пересчете на серу)***АГЖЦ0,5 - 2·104-Газы нефте-, газопереработки, природный газ, воздух рабочей зоныТехнологический контроль; контроль ПДК воздуха рабочей зоны
АГЖЦ-20,10 - 4·103-
Диоксид серы
SO2 (10)*
АГЖЦ5 - 5·102-Газы нефте-, газопереработки, природный газ, воздух рабочей зоныТехнологический контроль; контроль ПДК воздуха рабочей зоны
АГЖЦ-1100 - 5·105-Технологический контроль
Сероводород H2SАГЖЦ
АГЖЦ-1
-4·10-6 - 5·10-2
(0,04 - 500 млн-1)
Нефть Технологический контроль
-1·10-2 - 10Водный раствор моноэтаноламина
-1·10-4 - 1,0 Оборотная и дренажная вода
Сероводород H2SАГЖЦ0,5 - 4·1040,4 - 28000 млн-1 (об.)Топлива остаточные нефтяные ****Технологический контроль
Микропримеси серыАГЖЦ-5·10-6 - 2,5·10-2Светлые нефтепродуктыТехнологический контроль

Примечания:

1 * - ПДК – предельно допустимая концентрация вредного вещества в воздухе рабочей зоны в соответствии с ГОСТ 12.1.005-88 (максимальная ПДК);

** - ПДК H2S в воздухе рабочей зоны в смеси с углеводородами C1 – C5;

*** - Меркаптаны – сумма метилмеркаптана и этилмеркаптана;

**** - Топлива остаточные нефтяные в соответствии с ГОСТ Р 54286-2010.

2 Определение сероводорода, диоксида серы и меркаптанов проводится при их совместном присутствии.


Пределы допускаемой основной относительной погрешности, δ±20 %
Предел допускаемого среднеквадратического отклонения (СКО) случайной составляющей погрешности 6 %
Пределы допускаемой дополнительной погрешности анализатора при изменении температуры окружающей
среды на каждые 10 °С в пределах рабочих условий, в долях от основной погрешности
0,2

Номинальная цена единицы наименьшего разряда дисплея для каждого диапазона концентрацийот 0,5 до 10 мг/м3 0,01 мг/м3
от 10 до 100 мг/м30,1 мг/м3
от 100 и выше1 мг/м3
Время установления показаний (Т0.9)не более 5 мин
Предел допускаемого изменения показаний за 8 ч непрерывной работы0,2δ
Время прогреване более 5 мин
Габаритные размеры (Д х Ш х В)не более (55 x 120 x 170) мм
Масса не более 0,6 кг
Электрическое питаниеот сети переменного тока напряжением (230 ± 23) В, частотой (50 ± 1) Гц через сетевой адаптер, напряжением (6 ± 0,5) В
Потребляемая мощностьне более 1,0 В•А
Время восстановления показаний после снятия перегрузки (анализаторы выдерживают перегрузку, вызванную превышением содержания измеряемого компонента на 100% за пределы измерений)не превышает 5 мин
Герметичность анализатораопределяется временем прокачивания через него 100 см3 воздуха, которое должно быть не менее 100 с
Диапазон объемного расхода анализируемой пробы газаот 0,15 до 0,25 дм3/мин
Полный средний срок службы газоанализаторов5 лет
Средняя наработка на отказ (при доверительной вероятности Р=0,95)8000 час


Характеристики преобразователей измерительных ленточных ИЛ (сменных элементов анализатора)

Исполнение ИЛОпределяемый компонентДлина волны
λ, нм
Диапазон преобразованияПределы допускаемой относительной погрешности преобразования
массовой концентрации, мг/м3массовой доли, %
ИЛ-H2SСероводород, микропримеси серы5000,5 - 1·1054·10-6 - 5·10-2
(0,04 - 500 млн-1)
±10 %
ИЛ-МКМетилмеркаптаны, этилмеркаптаны
(в пересчете на серу)
5000,5 - 2·104-±10 %
ИЛ-SO2Диоксид серы5005 - 5·105-±10 %

Преобразователи ИЛ выпускаются партиями, изготовленными в течение рабочего дня. Количество лент в партии для ИЛ-МК и ИЛ-SO2 составляет 105 шт, для ИЛ-H2S - 360 шт.

Преобразователи ИЛ во вскрытой упаковке сохраняют свои характеристики в течение не менее - 3-х дней (для ИЛ-H2S) и 6 часов (для ИЛ-МК, ИЛ-SO2) в условиях эксплуатации.

Предел допускаемого среднего квадратического отклонения
(Sо) случайной составляющей погрешности ИЛ
3 %
Габаритные размерыдлина (620 ± 20) мм
ширина (23 ± 1) мм
Масса ИЛ (одна упаковка)не более 13 г
Срок годности преобразователя ИЛИЛ-H2Sне менее 12 месяцев
ИЛ-МКне менее 6 месяцев
ИЛ-SO2не менее 6 месяцев

Условия эксплуатации анализатора и ИЛ

Температура окружающей средыот 5 до 40 °С
Атмосферное давлениеот 84 до 106,7 кПа
Относительная влажностьдо 95 % при температуре 30 °С

Параметры анализируемого газа на входе в анализатор

Температураот 5 до 40 °С
Относительная влажностьот 0,04 до 90 %
Содержание измеряемых компонентовсероводород, меркаптаны, диоксид серы - с концентрацией
не более верхнего значения диапазона измерений

Примечание - анализируемый газ, не соответствующий указанным параметрам, должен пройти предварительную подготовку.

Комплектность средства измерений

Комплект поставки анализатора АГЖЦ

ОбозначениеНаименованиеКоличество
ШДЕК 413322.001Анализаторы газов и жидкостей АГЖЦ*1 шт
ШДЕК 413322.001 РЭРуководство по эксплуатации1 экз
ШДЕК 413322.001 ПСПаспорт1 экз
МП-242-1510-2013Методика поверки1 экз
Преобразователи первичные измерительные ленточного типа (ИЛ) **1 компл
ШДЕК 413322.000-01ИЛ-H2S
ШДЕК 413322.000-02ИЛ-МК
ШДЕК 413322.000-03ИЛ-SO2
ГСО 9728-2010Стандартный образец состава раствора сульфид-ионов ***1 компл
ГСО 9430-2009Стандартный образец состава раствора этилмеркаптана (в пересчете на серу) ***1 компл
Сетевой адаптер1 шт

Примечания:

* - Выбор модификации анализаторов (АГЖЦ , АГЖЦ-1 или АГЖЦ-2) проводится Заказчиком. Каждая модификация имеет 2 дополнительных исполнения.

** - Комплекты ИЛ выбираются в соответствии с определяемым компонентом.

*** - ГСО выбираются в соответствии с определяемым компонентом.

Дополнительные исполнения анализаторов АГЖЦ , АГЖЦ-1, АГЖЦ-2

Дополнительный номер исполненияРазличие в комплектах поставки
01Патрон ФЛ-H2S не поставляется
02Патрон ФЛ-H2S поставляется

Примечание - патрон ФЛ-H2S поставляется дополнительно при заказе АГЖЦ любой модификации для установки перед оптическим блоком прибора при определении меркаптанов в присутствии сероводорода.

Комплект поставки ИЛ

НаименованиеКомплект поставкиПримечание
Преобразователь ИЛ-H2S36 лент (6 упаковок по 6 лент)При выпуске партия состоит из 10 комплектов (360 лент)
Преобразователь ИЛ-МК15 лент (5 упаковок по 3 ленты)При выпуске партия состоит из 7 комплектов (105) лент
Преобразователь ИЛ-SO215 лент (5 упаковок по 3 ленты)При выпуске партия состоит из 7 комплектов (105) лент
Преобразователь измерительный ленточный ИЛ.
Паспорт ШДЕК 413322.002 ПС
1 экз

Примечание - количество комплектов поставки определяется Заказчиком.
