 | Газоанализатор "ЭКСПЕРТ"
№ 22967-05 в Государственном реестре средств измерений РФ |
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ Универсальный переносной газоанализатор "Эксперт" предназначен для определения содержания загрязняющих веществ в промышленных выбросах топливосжигающих установок при проведении экологического контроля (государственного и производственного) или технологической настройки установок с целью оптимизации процесса горения топлива Определяемые компоненты и параметры Газоанализатор "Эксперт" позволяет одновременно контролировать концентрации всех основных веществ, образующихся в результате горения органического топлива: О2, СО, СО2, NO, NO2, NOx, SO2, H2S и углеводородов (СН).

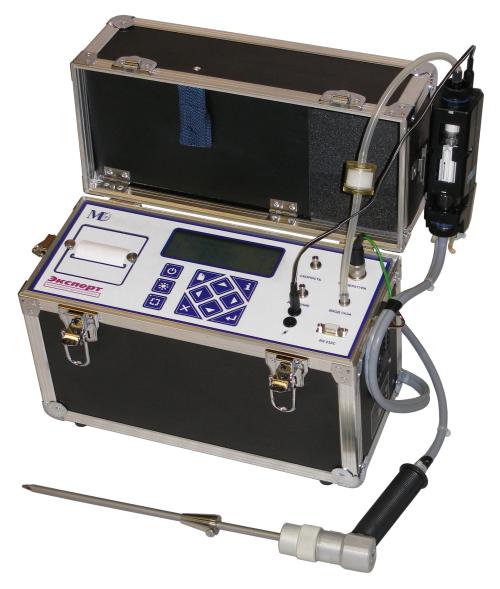

Кроме того, газоанализатор определяет температуру, избыточное давление (разрежение), скорость и объемный расход газового потока в точке отбора пробы, а также технологические параметры контролируемой установки: коэффициент избытка воздуха (альфа), коэффициент потерь тепла и КПД установки Конструкция и принцип действия Конструктивно газоанализатор "Эксперт" выполнен в прочном корпусе-чемоданчике, на лицевой панели которого находятся дисплей, клавиатура, термопринтер и все коммутационные разъемы и штуцера. Измерительная информация отображается на большом 4-х строчном жидкокристаллическом дисплее, оснащенном подсветкой. Электропитание газоанализатора может осуществляться как от внутреннего аккумулятора, так и от сети переменного напряжения
Принцип действия газоанализатора основан на применении комплекта электрохимических и оптических ячеек для измерения содержания газовых компонент, NiCh-NiAl термоэлектрического преобразователя (термопары) для измерения температуры газового потока, дифференциального мембранного датчика для измерения давления (разрежения) и пневмометрической напорной трубки типа Пито или НИИОГАЗ для определения скорости и объемного расхода газового потока Базовые модификации Газоанализатор выпускается в 3-х базовых модификациях ("Эксперт Газ", "Эксперт МТ" и "Эксперт Универсал"), отличающихся друг от друга верхними пределами диапазонов измерений и, как следствие, точностью измерений низких концентраций определяемых компонентов. Отличительной особенностью модификации "Эксперт Универсал" является использование в измерительных каналах СО, NO и SO2 двух комплектов электрохимических датчиков с разной чувствительностью. Благодаря этому, газоанализатор обеспечивает высокую точность измерений как низких, так и средних и высоких концентраций определяемых компонентов и может применяться для контроля установок, работающих на любом виде топливе Возможные исполнения по количеству каналов В зависимости от измерительных задач заказчика, количество измерительных каналов (и соответственно датчиков) в газоанализаторе "Эксперт" может быть различным. Исполнения прибора, имеющие в своем составе только электрохимические или оптические датчики, в своем названии имеют приставку "стандарт", исполнения, в которых дополнительно установлены оптические сенсорные блоки, в своем названии имеют приставку "про" | Исполнение по числу измерительных каналов | Измерительные каналы | Расчетные каналы | | электрохимические датчики | оптические датчики | оптический блок | | "Эксперт Газ стандарт" / "Эксперт МТ стандарт" | | 5 | О2-СО-NO-NO2-SO2 | – | – | CO2, NOx | | 6.1 | О2-СО-NO-NO2-SO2-H2S | – | – | CO2, NOx | | 6.2 | О2-СО-NO-NO2-SO2 | CO2 | – | NOx | | 6.3 | О2-СО-NO-NO2-SO2 | CH4 | – | CO2, NOx | | 7.1 | О2-СО-NO-NO2-SO2-H2S | СО2 | – | NOx | | 7.2 | О2-СО-NO-NO2-SO2-H2S | CH4 | – | CO2, NOx | | 7.3 | О2-СО-NO-NO2-SO2 | CO2 и CH4 | – | NOx | | 8 | О2-СО-NO-NO2-SO2-H2S | CO2 и CH4 | – | NOx | | "Эксперт Универсал стандарт" | | 8 | О2-СО(2 датчика)-NO(2)-NO2-SO2(2) | – | – | CO2, NOx | | 9.1 | О2-СО(2 датчика)-NO(2)-NO2-SO2(2)-H2S | – | – | CO2, NOx | | 9.2 | О2-СО(2 датчика)-NO(2)-NO2-SO2(2) | СО2 | – | NOx | | 9.3 | О2-СО(2 датчика)-NO(2)-NO2-SO2(2) | CH4 | – | CO2, NOx | | 10.1 | О2-СО(2 датчика)-NO(2)-NO2-SO2(2)-H2S | CO2 | – | NOx | | 10.2 | О2-СО(2 датчика)-NO(2)-NO2-SO2(2)-H2S | CH4 | – | CO2, NOx | | 10.3 | О2-СО(2 датчика)-NO(2)-NO2-SO2(2) | CO2 и CH4 | – | NOx | | 11 | О2-СО(2 датчика)-NO(2)-NO2-SO2(2)-H2S | CO2 и CH4 | – | NOx | | "Эксперт Газ про" | | 7 | О2-СО-NO-NO2-SO2 | – | СО2-CH | NOx | | 8 | О2-СО-NO-NO2-SO2-H2S | – | СО2-CH | NOx | | "Эксперт МТ про" | | 7 | О2-СО-NO-NO2-SO2 | – | СО2-CH | NOx | | 8.1 | О2-СО-NO-NO2-SO2-H2S | – | СО2-CH | NOx | | 8.2 | О2-СО-NO-NO2-SO2 | – | СО-СО2-CH | NOx | | 9 | О2-СО-NO-NO2-SO2-H2S | – | СО-СО2-CH | NOx | | "Эксперт Универсал про" | | 10 | О2-СО(2 датчика)-NO(2)-NO2-SO2(2) | – | CO2-CH | NOx | | 11.1 | О2-СО(2 датчика)-NO(2)-NO2-SO2(2)-H2S | – | CO2-CH | NOx | | 11.2 | О2-СО(2 датчика)-NO(2)-NO2-SO2(2) | – | CO-CO2-CH | NOx | | 12 | О2-СО(2 датчика)-NO(2)-NO2-SO2(2)-H2S | – | CO-CO2-CH | NOx |
Возможные исполнения по диапазонам измерений | "Эксперт Газ стандарт" / "Эксперт Газ про" | | Исполнение | O2 | CO | NO | NO2 | SO2 | H2S | | 1 | 0-21 %(об.) | 0-500 мг/м3 | 0-300 мг/м3 | 0-100 мг/м3 | 0-300 мг/м3 | 0-100 мг/м3 | | 2 | 0-1000 мг/м3 | | 3 | 0-2000 мг/м3 | | 4 | 0-5000 мг/м3 |
| "Эксперт МТ стандарт" / "Эксперт МТ про" | | Исполнение | O2 | CO | NO | NO2 | SO2 | H2S | | 1 | 0-21 %(об.) | 0-2000 мг/м3 | 0-1000 мг/м3 | 0-100 мг/м3 | 0-2000 мг/м3 | 0-500 мг/м3 | | 2 | 0-2000 мг/м3 | 0-2000 мг/м3 | 0-200 мг/м3 | 0-2000 мг/м3 | | 3 | 0-5000 мг/м3 | 0-2000 мг/м3 | 0-200 мг/м3 | 0-2000 мг/м3 | | 4 | 0-5000 мг/м3 | 0-2000 мг/м3 | 0-200 мг/м3 | 0-5000 мг/м3 | | 5 | 0-5000 мг/м3 | 0-3500 мг/м3 | 0-500 мг/м3 | 0-5000 мг/м3 | | 6 | 0-10000 мг/м3 | 0-3500 мг/м3 | 0-500 мг/м3 | 0-5000 мг/м3 | | 7 | 0-10000 мг/м3 | 0-3500 мг/м3 | 0-500 мг/м3 | 0-10000 мг/м3 |
| Оптические датчики (мод. "стандарт"): | Оптический блок (мод. "про"): | CO2
| CH4
| CO
| CO2
| CH (по C3H8 или C6H14) | | 0-20 %(об.) | 0-5 %(об.) | 0-10 %(об.) | 0-20 %(об.) | 0-5000 ppm |
ПРЕИМУЩЕСТВА - Универсальность
Газоанализаторы "Эксперт" могут применяться для контроля выбросов практически всех типов топливосжигающих установок, работающих на всех видах топлива и эксплуатирующихся на предприятиях теплоэнергетики, нефтегазодобывающей, нефтегазоперерабатывающей, нефтехимической, химической и других отраслей промышленности
- Измерение H2S, СО2 и углеводородов и сверхвысоких концентраций СО
В зависимости от измерительных задач заказчика газоанализаторы "Эксперт" могут дополнительно оснащаться датчиками и измерительными блоками, предназначенными для определения сероводорода (H2S), диоксида углерода (СО2), углеводородов по метану (СН4), пропану (С3Н8) или гексану (С6Н14) и сверхвысоких (до 10 %) концентраций оксида углерода (СО)
- Блок осушки газовой пробы
В комплект поставки газоанализаторов "Эксперт" (модификаций с индексом "про") входит электрический блок осушки, построенный на элементах Пельтье и обеспечивающий более эффективную осушку пробы по сравнению со стандартным механическим влагоотделителем
- Определение скорости и объемного расхода газового потока
При дополнительном оснащении пневмометрической напорной трубкой типа Пито или НИИОГАЗ с помощью газоанализатора "Эксперт" может определяться скорость и объемный расход (м3/сек) газового потока
- Расчет массового выброса
В газоанализаторе "Эксперт" имеется дополнительная сервисная функция, позволяющая автоматически рассчитывать по результатам выполненных инструментальных измерений массовый выброс загрязняющих веществ (г/сек)
- Статистическая обработка результатов
Для соблюдения требований по представлению результатов при экологическом контроле в газоанализаторе "Эксперт" имеется возможность сбора и статистической обработки результатов измерений. При этом по каждому каналу измерений вычисляются среднее, максимальное и минимальное значения за заданный интервал времени
- Документирование результатов
Встроенный в газоанализатор ИК-термопринтер позволяет распечатывать протоколы измерений как непосредственно во время проведения измерений, так и после их завершения при считывании данных из памяти прибора
- Память данных
Встроенная память данных газоанализатора рассчитана для постоянного хранения 1200 записей. Впоследствии, записанные данные могут быть распечатаны на ИК-термопринтере или переданы на персональный компьютер в виде файла формата MS Word через встроенный RS 232 интерфейс
- Методическое обеспечение
В комплект поставки газоанализатора "Эксперт" входит полный комплект технической документации: руководство по эксплуатации, методика поверки и методика выполнения измерений, разработанная и утвержденная в установленном порядке и внесенная в перечень методик, допущенных к применению на территории РФ
- Принадлежности и аксессуары
По желанию заказчика прибор может комплектоваться пробоотборными зондами и пневмометрическими напорными трубками Пито различной (от 300 до 2000 мм) длины, а также дополнительным предварительным противопылевым металлокерамическим фильтром.
В комплект поставки могут также входить калибровочные газовые смеси в баллонах под давлением, предназначенные для контроля точности результатов измерений и периодической калибровки газоанализатора в процессе эксплуатации
ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ | Измеряемый компонент/ параметр | Принцип измерений | Диапазон измерений | Пределы допускаемой основной погрешности | | абсолютной | относительной | Кислород
(О2) | электрохимический датчик | 0-21 % (об.) | ±0,2 %(об.) | — | Оксид углерода
(CO) | электрохимический датчик | 0-500 мг/м3 | ±5 мг/м3
(0-100 мг/м3) | ±5 %
(100-500 мг/м3) | | 0-1000 мг/м3 | ±7,5 мг/м3
(0-150 мг/м3) | ±5 %
(150-1000 мг/м3) | | 0-2000 мг/м3 | ±10 мг/м3
(0-200мг/м3) | ±5 %
(200-2000 мг/м3) | | 0-5000 мг/м3 | ±15 мг/м3
(0-300 мг/м3) | ±5 %
(300-5000 мг/м3) | | 0-10000 мг/м3 | ±20 мг/м3
(0-400 мг/м3) | ±5 %
(400-10000 мг/м3) | | 0-50000 мг/м3 | ±100 мг/м3
(0-2000 мг/м3) | ±5 %
(2000-50000 мг/м3) | | 0-100000 мг/м3 | ±150 мг/м3
(0-3000 мг/м3) | ±5 %
(3000-100000 мг/м3) | | оптический блок | 0-10 %(об.) | ±0,02 %(об.)
(0 - 0,4 %(об.)) | ±5 %
(0,4-10 %(об.)) | Оксид азота
(NO) | электрохимический датчик | 0-300 мг/м3 | ±5 мг/м3
(0-100 мг/м3) | ±5 %
(100-300 мг/м3) | | 0-1000 мг/м3 | ±7,5 мг/м3
(0-150 мг/м3) | ±5 %
(150-1000 мг/м3) | | 0-2000 мг/м3 | ±10 мг/м3
(0-200 мг/м3) | ±5 %
(200-2000 мг/м3) | | 0-3500 мг/м3 | ±15 мг/м3
(0-300 мг/м3) | ±5 %
(300-3500 мг/м3) | Диоксид азота
(NO2) | электрохимический датчик | 0-100 мг/м3 | ±5 мг/м3
(0-100 мг/м3) | — | | 0-200 мг/м3 | ±6 мг/м3
(0-120 мг/м3) | ±5 %
(120-200 мг/м3) | | 0-500 мг/м3 | ±7,5 мг/м3
(0-150 мг/м3) | ±5 %
(150-500 мг/м3) | Сернистый ангидрид
(SO2) | электрохимический датчик | 0-300 мг/м3 | ±5 мг/м3
(0-100 мг/м3) | ±5 %
(100-300 мг/м3) | | 0-2000 мг/м3 | ±15 мг/м3
(0-300 мг/м3) | ±5 %
(300-2000 мг/м3) | | 0-5000 мг/м3 | ±25 мг/м3
(0-500 мг/м3) | ±5 %
(500-5000 мг/м3) | | 0-10000 мг/м3 | ±35 мг/м3
(0-700мг/м3) | ±5 %
(700-10000 мг/м3) | Сероводород
(H2S) | электрохимический датчик | 0-100 мг/м3 | ±5 мг/м3
(0-100 мг/м3) | — | | 0-500 мг/м3 | ±7,5 мг/м3
(0-150 мг/м3) | ± 5%
(150-500 мг/м3) | Диоксид углерода
(CO2) | оптический датчик | 0-20 %(об.) | ±0,3 %(об.)
(0-3 %(об.)) | ±10 %
(3-20 %(об.)) | | оптический блок | 0-20 %(об.) | ±0,3 %(об.)
(0-6 %(об.)) | ±5 %
(6-20 %(об.)) | Углеводороды
(по CH4) | оптический датчик | 0-5 %(об.) | ±0,05 %(об.)
(0-0,5% (об.)) | ±10 %
(0,5-5 %(об.)) | Углеводороды
(по C3H8 или C6H14) | оптический блок | 0-5000 ppm | ±15 ppm
(0- 300 ppm) | ±5 %
(300-5000 ppm) | | Температура газового потока | NiCh-NiAl
термопара | -20 ... +800 °C
-20 ... +1000 °C
| ±3 °C
(-20 ... +300 °C) | ± 1 %
(300 ... 800 °C )
(300 ... 1000 °C) | | Избыточное давление/ разрежение | мембранный датчик | ±(0-50) гПА | ±0,25 гПА | — | | Скорость газового потока | трубка Пито | 4-50 м/с | ±2 м/с | — |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | Рассчитываемые величины | содержание СО2
сумма NOx
коэффициент избытка воздуха (1,00 – 9,99)
коэффициент потерь тепла (0 – 99,9 %)
КПД установки (0 – 99,9 %) | | Отбор газовой пробы | встроенный микронасос (2,0 л/мин) | | Электропитание | от встроенного Li-ion аккумулятора или
от сети переменного тока 220 В, 50 Гц через внешний блок питания | | Время работы без подзарядки аккумулятора | не менее 10 ч (не менее 3 ч при работе совместно с электрическим блоком осушки) | | Дисплей | алфавитно-цифровой, 4 строки по 20 символов с подсветкой | | Память результатов | встроенная, емкость 100 блоков (1200 записей) | | Печать результатов | встроенный термопринтер | | Вывод результатов на ПК | интерфейс RS-232 | | Габаритные размеры (Д х В х Ш) | 370 х 310 х 180 мм | | Масса | от 6 до 9 кг (от 8 до 11 кг с принадлежностями) | | Диапазон рабочих температур | от 0 до 45 °С |
Базовая комплектация - газоанализатор
- ручка пробоотборного зонда в комплекте с пробоотборным шлангом длиной 2,5 м
- трубка пробоотборного зонда (-20 ... +800 °C), длиной 740 мм
- влагоотделитель (для модификаций "стандарт")
- электрический блок осушки пробы (для модификаций "про")
- внешний фильтр очистки пробы
- блок питания/ зарядное устройство
- сумка для транспортировки прибора и принадлежностей
- ремень для переноски прибора
- комплект запасной бумаги для принтера
- комплект технической документации
Дополнительные принадлежности, запасные части - сменные трубки пробоотборного зонда (-20 ... +800/1000 °C) длиной от 300 до 2000 мм
- пневмометрические трубки типа Пито длиной от 750 до 2000 мм
- предварительный МК-фильтр для пробоотборного зонда
- запасные фильтры очистки пробы
- запасная бумага для принтера
- программа приема данных для ПК в комплекте с кабелем связи
- поверочные газовые смеси в баллонах под давлением
|
