Газоанализатор МАГ
Газоанализатор "МАГ"

38636-08 в Государственном реестре средств измерений РФ

Свидетельство об утверждении типа средств измерений RU.C.31.001.А № 32725 от 02.12.2013



НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Газоанализаторы МАГ предназначены для измерения объемной доли оксида углерода [CO], диоксида углерода [CO2], кислорода [O2], метана [CH4], пропана [C3H8], оксида азота [NO] и диоксида серы [SO2] в смеси с азотом, воздухом и других невзрывоопасных смесях; измерения температуры окружающей и анализируемой сред, избыточного давления (разряжения) и скорости газового потока в точке отбора проб

Описание средства измерений

Газоанализаторы МАГ (далее - газоанализаторы) являются автоматическими много-канальными приборами непрерывного действия. В состав газоанализатора может входить от одного до шести газоаналитических измерительных каналов и до двух измерительных каналов температуры

Принцип действия газоанализатора:

  • по измерительным каналам объемной доли оксида углерода [CO], диоксида углерода [CO], оксида азота [CO2], диоксид серы [SО2], оксид азота [NO] и суммы углеводородов в пересчете на пропан – недисперсионный инфракрасный

  • по измерительному каналу кислорода [O2] – парамагнитный

  • по измерительному каналу температуры – терморезистивный и термоэлектрический

  • по измерительному каналу давления – мембранный датчик в комплекте с пневмометрической трубкой для измерения скорости воздушного потока

Системы пробоподготовки представляет собой блок фильтров (грубой и тонкой очистки га-за от взвешенных частиц пыли) и осушитель работающий на принципе охлаждения газа на элементах Пельтье и или с использованием трубок Perma Pure. Способ отбора пробы – принудительный с использованием встроенного побудителя расхода и/или внешней системы пробоотбора

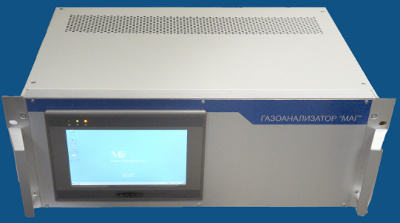

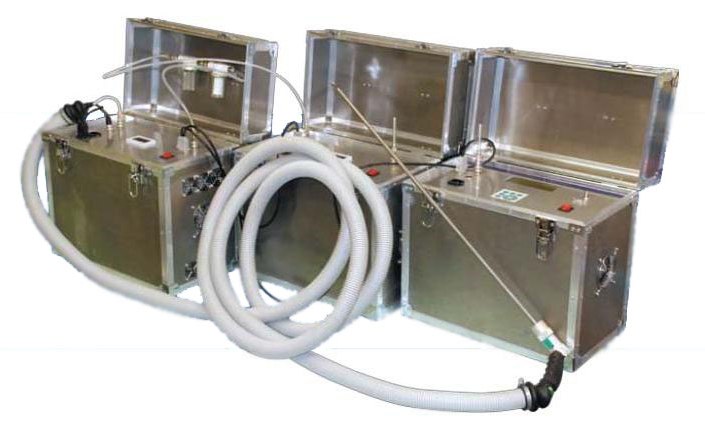

Конструктивно газоанализаторы выполнены в металлическом корпусе. Корпус газоанализатора имеет два исполнения: переносное (МАГ-ПР) и стационарное (МАГ-СТ)

Газоанализаторы МАГ имеют встроенное программное обеспечение, разработанное фирмой-изготовителем. Программное обеспечение идентифицируется по запросу через цифровой последовательный интерфейс


МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Определяемый компонентДиапазон показаний объемной доли определяемого компонентаДиапазон измерений объемной доли определяемого компонентаПредел допускаемой основной погрешности. %
приведеннойотносительной
Оксид углерода [CO]0 – 100 млн-10 – 100 млн-1± 3-
0 – 1000 млн-10 – 100 млн-1± 3-
100 – 1000 млн-1-± 3
0 – 2500 млн-10 – 250 млн-1± 3-
250 – 2500 млн-1-± 3
0 – 5000 млн-10 –500 млн-1± 2-
500 – 5000 млн-1-± 2
0 – 1 %0 – 0.1 %± 2-
0.1 – 1.0 %-± 2
0 – 2 %0 – 0.2 %± 2-
0.2 – 2.0 %-± 2
0 – 5 %0 – 0.5 %± 1-
0.5 – 5.0 %-± 1
0 – 10 %0 – 1 %± 1-
1 – 10 %-± 1
0 – 50 %0 – 5 %± 1-
5 – 50 %-± 1
0 – 100 %0 – 10 %± 1-
10 – 100 %-± 1
Диоксид углерода [CO2]0 – 50 млн-10 – 50 млн-1± 8-
0 – 100 млн-10 – 100 млн-1± 8-
0 – 500 млн-10 – 50 млн-1± 8-
50 - 500 млн-1-± 8
0 – 1000 млн-10 – 100 млн-1± 8-
100 - 1000 млн-1-± 8
0 – 1 %0 – 0.1 %± 6-
0.1 – 1.0 %-± 6
0 – 2 %0 – 0.2± 3-
0.2 – 2.0-± 3
0 – 5 %0 – 0.5 %± 2-
0.5 – 5.0 %-± 2
0 – 10 %0 – 1 %± 2-
1 – 10 %-± 2
0 – 20 %0 – 2 %± 2-
2 – 20 %-± 2
0 – 50 %0 – 5 %± 1-
5 – 50 %-± 1
0 – 100 %0 – 10 %± 1-
10 – 100 %-± 1
Пропан [C3H8]0 – 100 млн-10 – 100 млн-1± 3-
0 – 500 млн-10 – 50 млн-1± 3-
50 - 500 млн-1-± 3
0 – 1000 млн-10 – 100 млн-1± 3-
100 - 1000 млн-1-± 3
0 – 2500 млн-10 – 250 млн-1± 3-
250 - 2500 млн-1-± 3
0 – 5000 млн-10 – 500 млн-1± 3-
500 - 5000 млн-1-± 3
0 – 1 %0 – 0.1 %± 3-
0.1 – 1.0 %-± 3
0 – 5 %0 – 0.5 %± 4-
0.5 – 5.0 %-± 4
Метан CH40 – 100 млн-10 – 100 млн-1± 3-
0 – 500 млн-10 – 50 млн-1± 3-
50 - 500 млн-1-± 3
0 – 1000 млн-10 – 100 млн-1± 3-
100 - 1000 млн-1-± 3
0 – 2500 млн-10 – 250 млн-1± 3-
250 - 2500 млн-1-± 3
0 – 5000 млн-10 – 500 млн-1± 3-
500 - 5000 млн-1-± 3
0 – 1 %0 – 0.1 %± 3-
0.1 – 1.0 %-± 3
0 – 2 %0 – 0.2 %± 2-
0.2 – 2.0 %-± 2
0 – 5 %0 – 0.5 %± 2-
0.5 – 5.0 %-± 2
0 – 10 %0 – 1 %± 1-
1 – 10 %-± 1
0 – 20 %0 – 2 %± 1-
2 – 20 %-± 1
0 – 50 %0 – 5 %± 1-
5 – 50 %-± 1
0 – 100 %0 – 10 %± 2-
10 – 100 %-± 2
Оксид азота [NO]0 – 1000 млн-10 – 100 млн-1± 5-
100 – 1000 млн-1-± 5
0 – 2000 млн-10 – 200 млн-1± 5-
200 – 2000 млн-1-± 5
0 – 5000 млн-10 – 500 млн-1± 5-
500 – 5000 млн-1-± 5
0 – 1 %0 – 0.1 %± 4-
0.1 – 1.0 %-± 4
0 – 4 %0 – 0.4 %± 4-
0.4 – 4.0 %-± 4
Диоксид серы [SО2]0 – 100 млн-10 – 100 млн-1± 5-
0 – 1000 млн-10 – 100 млн-1± 5-
100 – 1000 млн-1-± 5
0 – 2000 млн-10 – 200 млн-1± 5-
200 – 2000 млн-1-± 5
0 – 5000 млн-10 – 500 млн-1± 4-
500 – 5000 млн-1-± 4
0 – 1 %0 – 0.1 %± 3-
0.1 – 1.0 %-± 3
0 – 2 %0 – 0.2± 3-
0.2 – 2.0-± 3
0 – 10 %0 – 1 %± 4-
1 – 10 %-± 4
0 – 20 %0 – 2 %± 4-
2 – 20 %-± 4
Кислород [О2]0 – 1 %0 – 1 %± 5-
0 – 25 %0 – 2.5 %± 5-
2.5 – 25 %-± 5
0 – 100 %0 – 10 %± 1-
10 – 100 %-± 1


Измеряемый параметрДиапазон измеренийПределы допускаемой основной погрешности
Температура окружающего воздухаот минус 10 °С до 40 °С±1 °С
Температура анализируемого газаот 0 °С до 1200 °С±2 °С в диапазоне от 0 до 100 °С
±2 % отн. в диапазоне от 100 до 1200 ±С
Избыточное давление (разряжение) газового потока±(0 – 50) гПа±0.2 гПа в диапазоне ±(0 – 10) гПа
±2 % в диапазоне ±(10 – 50) гПа
Скорость газового потока(4 – 50) м/с±2 м/с


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное время установления показаний Т0.9ном60 c
Время прогрева газоанализаторане более 60 мин
Электрическое питание газоанализаторовМАГ-ПРот аккумуляторной батареи напряжением (9 - 14) В
МАГ-СТпеременным током частотой (50±1) Гц напряжением (187 - 242) В
Средняя наработка на отказ10 000 ч
Средний срок службы газоанализаторовне менее 6 лет


Условия эксплуатации

Диапазон температуры окружающей и анализируемой среды5 - 40 ° С
Диапазон температуры анализируемой среды для газоанализаторов, используемых для контроля
транспортных и промышленных выбросов при использовании системы пробоподготовки
100 - 800 °С
Диапазон атмосферного давленияот 84 до 106.7 кПа
от 630 до 800 мм рт. ст.
Относительная влажность окружающего воздуха при 30 °С (без конденсации влаги)до 95 %


Комплектность средства измерений

  • Газоанализатор МАГ-ПР или МАГ-СТ (конфигурация измерительных каналов по заказу)
  • Блок пробоподготовки (по заказу)
  • Холодильник термоэлектрический (по заказу)
  • Руководство по эксплуатации
  • Паспорт
  • Методика поверки
  • Шнур сетевого питания или выносной блок питания
  • Нуль-модемный кабель связи газоанализатора с ПК RS-232 (по заказу)
