Газоанализаторы многокомпонентные "МОНОЛИТ"

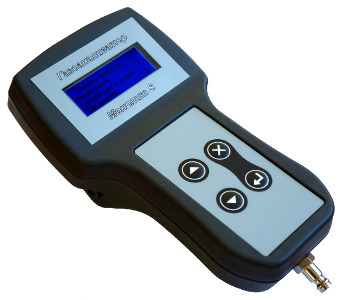

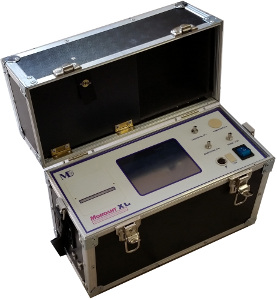

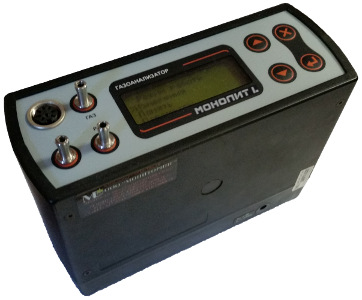

Газоанализатор МОНОЛИТ
Газоанализатор "МОНОЛИТ"

26327-11 в Государственном реестре средств измерений РФ


НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Газоанализаторы многокомпонентные "МОНОЛИТ" предназначены для измерения содержания кислорода [О2], оксида углерода [СО], оксида азота [NO], диоксида азота [NО2], сернистого ангидрида [SO2], сероводорода [H2S], диоксида углерода [СО2] и углеводородов [по СH] в отходящих газах топливосжигающих установок, определения расчетным методом содержания диоксида углерода [СО2] и суммы оксидов азота [NОх], измерения температуры, избыточного давления (разрежения) и скорости газового потока в точке отбора проб, индикации температуры окружающей среды, а также определения расчетным методом технологических параметров топливосжигающих установок - коэффициента избытка воздуха, коэффициента потерь тепла и КПД сгорания топлива

Конструкция и принцип действия

Газоанализаторы многокомпонентные "МОНОЛИТ" представляют собой автоматические многофункциональные переносные приборы. Конструктивно газоанализаторы состоят из блока измерительного и блока питания находящихся в полукорпусах, соединенных между собой, а также внешнего пробоотборного зонда и устройств пробоподготовки

Принцип измерений:

- по каналу кислорода [O2], оксида углерода [CO], оксида азота [NO], диоксида азота [NO2], сернистого ангидрида [SO2], сероводорода [H2S] и суммы оксидов азота [NOx] – электрохимический;

- по каналу диоксида углерода [CO2] и углеводороды [по CH4] – оптический

Модификации газоанализаторов "МОНОЛИТ":

  • "МОНОЛИТ Газ" предназначены для контроля установок, работающих на природном газе (с "низким" содержанием вредных веществ в выбросах)

  • "МОНОЛИТ МТ" предназначены для контроля установок, работающих на угле, мазуте и прочих видах жидкого и твердого топлива (со "средним" и "высоким" содержанием вредных веществ в выбросах)

  • с индексом "Ех" предназначены для эксплуатации во взрывоопасных зонах, выполнены во взрывозащищенном исполнении (по ГОСТ Р 51330.10-99). Маркировка взрывозащиты блока измерительного, блока питания и пробоотборного зонда - 0ExiallCT4 Х

  • с индексом "Т" предназначены для эксплуатации при температуре окружающей среды до минус 30 °С (выполнены с обогреваемым корпусом)

Программное обеспечение газоанализаторов "МОНОЛИТ":

- встроенное "monolit.a90 (v. 2.08)" для решения задач измерения содержания определяемых компонентов в отходящих газах стационарных и передвижных источников промышленных выбросов в целях экологического контроля и оптимизации процесса горения топлива

- внешнее "Monolit Protocol Receiver 3.1" для вывода из памяти данных результатов измерения газоанализаторов


ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модификации "МОНОЛИТ Газ", "МОНОЛИТ Газ Т", "МОНОЛИТ Газ Ех" и "МОНОЛИТ Газ Ех Т"

Определяемый компонентДиапазон измерений содержания определяемого компонентаПределы допускаемой основной погрешности
абсолютнойотносительной
Кислород [О2]От 0 до 21 % (об.)±0.2 % (об.)-
Оксид углерода [CО]


или
От 0 до 100 мг/м3
От 100 до 500 мг/м3
±5 мг/м3
-
-
±5 %
От 0 до 150 мг/м3
От 150 до 1000 мг/м3
±7.5 мг/м3
-
-
±5 %
Оксид азота [NO]От 0 до 100 мг/м3
От 100 до 300 мг/м3
±5 мг/м3
-
-
±5 %
Диоксид азота [NO2]От 0 до 100 мг/м3±5 мг/м3-
Сумма оксидов азота [NOх] в пересчете на NO2

или 1)
От 0 до 100 мг/м3
От 100 до 550 мг/м3
±5 мг/м3
-
-
±5 %
не нормированы (определение по расчету)
Сернистый ангидрид [SO2]От 0 до 150 мг/м3
От 150 до 300 мг/м3
±7.5 мг/м3
-
-
±5 %
Диоксид углерода [CO2]




или 2)
От 0 до 0.5 % (об.)
От 0.5 до 20 % (об.)
От 0.5 до 50 % (об.)
От 0.5 до 100 % (об.)
±0.05 % (об.)
-
-
-
-
±(0.5 + 0.02Сизм)
±(0.5 + 0.02Сизм)
±(0.5 + 0.02Сизм)
не нормированы (определение по расчету)
Углеводороды (по СH4)От 0 до 0.5 % (об.)
От 0.5 до 5 % (об.)
От 0.5 до 20 % (об.)
От 0.5 до 100 % (об.)
±0.05 % (об.)
-
-
-
-
±(0.5 + 0.02Сизм)
±(0.5 + 0.02Сизм)
±(0.5 + 0.02Сизм)
Сероводород [H2S]От 0 до 100 мг/м3±5 мг/м3-

Примечания:

1) – метрологические характеристики, указанные для канала NOХ, действительны только при наличии в газоанализаторе каналов измерения NO и NO2. В случае, если в приборе установлен только канал NO либо датчик NO2 неисправен, характеристики по каналу NOХ не нормируются, так как определение суммы оксидов азота проводится в данном случае расчетным методом

2) – метрологические характеристики, указанные для канала СО2, действительны только при наличии в газоанализаторе датчика СO2. В случае, если в приборе отсутствует датчик СО2, характеристики по каналу диоксида углерода не нормируются, так как определение диоксида углерода проводится в данном случае расчетным методом

Модификации "МОНОЛИТ МТ", "МОНОЛИТ МТ Т", "МОНОЛИТ МТ Ех" и "МОНОЛИТ МТ Ex Т"

Определяемый компонентДиапазон измерений содержания определяемого компонентаПределы допускаемой основной погрешности
абсолютнойотносительной
Кислород [О2]От 0 до 21 % (об.)±0.2 % (об.)-
Оксид углерода [CО]



или


или


или


или
От 0 до 200 мг/м3
От 200 до 2000 мг/м3
±10 мг/м3
-
-
±5 %
От 0 до 300 мг/м3
От 300 до 5000 мг/м3
±15 мг/м3
-
-
±5 %
От 0 до 400 мг/м3
От 400 до 10000 мг/м3
±20 мг/м3
-
-
±5 %
От 0 до 2000 мг/м3
От 2000 до 50000 мг/м3
±100мг/м3
-
-
±5 %
От 0 до 3000 мг/м3
От 3000 до 100000 мг/м3
±150мг/м3
-
-
±5 %
Оксид азота [NO]



или


или
От 0 до 150 мг/м3
От 150 до 1000 мг/м3
±7.5 мг/м3
-
-
±5 %
От 0 до 200 мг/м3
От 200 до 2000 мг/м3
±10 мг/м3
-
-
±5 %
От 0 до 300 мг/м3
От 300 до 3500 мг/м3
±15 мг/м3
-
-
±5 %
Диоксид азота [NO2]


или


или
От 0 до 100 мг/м3±5 мг/м3-
От 0 до 120 мг/м3
От 120 до 200 мг/м3
±6 мг/м3
-
-
±5 %
От 0 до 150 мг/м3
От 150 до 500 мг/м3
±7.5 мг/м3
-
-
±5 %
Сумма оксидов азота [NOх] в пересчете на NO2


или


или


или 1)
От 0 до 200 мг/м3
От 200 до 1600 мг/м3
±10 мг/м3
-
-
±5 %
От 0 до 300 мг/м3
От 300 до 3250 мг/м3
±15 мг/м3
-
-
±5 %
От 0 до 400 мг/м3
От 400 до 5850 мг/м3
±20 мг/м3
-
-
±5 %
не нормированы (определение по расчету)
Сернистый ангидрид [SO2]


или


или
От 0 до 300 мг/м3
От 300 до 2000 мг/м3
±15 мг/м3
-
-
±5 %
От 0 до 500 мг/м3
От 500 до 5000 мг/м3
±25 мг/м3
-
-
±5 %
От 0 до 700 мг/м3
От 700 до 10000 мг/м3
±35 мг/м3
-
-
±5 %
Диоксид углерода [CO2]




или 2)
От 0 до 0.5 % (об.)
От 0.5 до 20 % (об.)
От 0.5 до 50 % (об.)
От 0.5 до 100 % (об.)
±0.05 % (об.)
-
-
-
-
±(0.5 + 0.02Сизм)
±(0.5 + 0.02Сизм)
±(0.5 + 0.02Сизм)
не нормированы (определение по расчету)
Углеводороды (по СH4)От 0 до 0.5 % (об.)
От 0.5 до 5 % (об.)
От 0.5 до 20 % (об.)
От 0.5 до 100 % (об.)
±0.05 % (об.)
-
-
-
-
±(0.5 + 0.02Сизм)
±(0.5 + 0.02Сизм)
±(0.5 + 0.02Сизм)
Сероводород [H2S]От 0 до 150 мг/м3
От 150 до 500 мг/м3
±7.5 мг/м3
-
-
±5 %

Примечания:

1) – метрологические характеристики, указанные для канала NOХ, действительны только при наличии в газоанализаторе каналов измерения NO и NO2. В случае, если в приборе установлен только канал NO либо датчик NO2 неисправен, характеристики по каналу NOХ не нормируются, так как определение суммы оксидов азота проводится в данном случае расчетным методом

2) – метрологические характеристики, указанные для канала СО2, действительны только при наличии в газоанализаторе датчика СO2. В случае, если в приборе отсутствует датчик СО2, характеристики по каналу диоксида углерода не нормируются, так как определение диоксида углерода проводится в данном случае расчетным методом


Параметры газового потока

Определяемый параметрДиапазон измеренийПределы допускаемой погрешности
абсолютнойотносительной
Температура газового потокаОт -20 до +100 °С
От +100 до +800 °С
±2 °С
-
-
±2 %
Избыточное давление (разрежение) газового потокаОт -50 до -10 гПа
От -10 до +10 гПа
От +10 до +50 гПа
-
±0.2 гПа
-
±2 %
-
±2 %
Скорость газового потокаОт 4 до 50 м/с±2м/с-

Технологические параметры топливосжигающих установок

Определяемый параметрДиапазон показаний
Температура окружающей средыОт -30 до +50 °С
Коэффициент избытка воздухаОт 1.00 до 9.99
Коэффициент потерь теплаОт 0 до 99.9 %
КПД сгорания топливаОт 0 до 99.9 %

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Отбор газовой пробыпринудительный с помощью встроенного мембранного микронасоса
Электропитаниеот встроенной Li-ion аккумуляторной батареи номинальным напряжением 7,4 В и емкостью 4 А/ч, либо от однофазной сети переменного тока напряжением 220 В частотой (50±1) Гц через внешний блок питания, входящий в комплект поставки прибора
Время непрерывной работы газоанализатора от одной полной зарядки аккумуляторной батареине менее 20 ч при 0° C
не менее 6 ч при -15° C
не менее 3 ч при -30° C
Дисплей4-х строчный жидкокристаллический дисплей с подсветкой
Габаритные размеры (Д х В х Ш)200 х 140 х 76 мм
Масса не более 2 кг (5 кг с принадлежностями)
Средний срок службы8 лет
Рабочие условия эксплуатации
Диапазон температур окружающей среды
- обычные модификации
- модификации с индексом "Т"

от 0 до +45° С
от -30 до +45° C
Диапазон относительной влажности воздухаот 0 до 95 %
Диапазон атмосферного давленияот 84.0 до 106.7 кПа

Комплект поставки

  • Газоанализатор многокомпонентный "МОНОЛИТ" (без принтера)
  • Ручка пробоотборного зонда в комплекте с пробоотборным шлангом, термокомпенсационным кабелем и разъемом, длина шланга 2.5 м
  • Трубка пробоотборного зонда со встроенным термопреобразователем (-20 – 800) °С, в комплекте с упорным конусом и чехлом для хранения и транспортировки
  • Влагоотделитель
  • Внешний фильтр очистки пробы
  • Блок питания / зарядное устройство
  • Ремень для переноски
  • Сумка для транспортировки прибора и принадлежностей
  • Чехол с ремнем для переноски прибора матерчатый
  • Руководство по эксплуатации
  • Методика поверки

Дополнительные принадлежности, запасные части

  • ИК-термопринтер с батарейками и комплектом запасной бумаги (уп. 8 шт.)
  • Металлокерамический фильтр для пробоотборного зонда (10 мкм)
  • Пневмометрическая трубка типа Пито
  • Электрический блок осушки пробы
  • Программное обеспечение для компьютера
  • Градуировочные газовые смеси в баллонах под давлением (1 компл.)

Примечание - в комплект поставки входит термопреобраэователь типа ТХА-01 (выпускаемый по ТУ 95 2380-92), термопринтер типа Testo 0554.0545 842
