Анализатор-сигнализатор взрывоопасности АСВ-1
Анализатор-сигнализатор взрывоопасности АСВ-1

20851-06 в Государственном реестре средств измерений РФ

Свидетельство об утверждении типа средств измерений RU.C.31.001.A № 25656 от 20.02.2012

Назначение средства измерений

Анализаторы-сигнализаторы взрывоопасности портативные АСВ-1 (газоанализаторы АСВ-1) предназначены для определения довзрывоопасных концентраций горючих газов, паров горючих жидкостей и их совокупности в воздухе и выдачи сигнализации при превышении измеряемой величиной установленных пороговых значений.

Определяемыми компонентами являются углеводороды ряда C1 - C18, пары органических растворителей и органических теплоносителей. Исключением являются водород и компоненты, содержащие в своем составе галогены и серу.

Область применения - взрывоопасные зоны помещений и наружных установок в различных отраслях промышленности.

Описание средства измерений

Газоанализаторы АСВ-1 представляют собой портативные одноканальные приборы непрерывного действия.

Принцип действия газоанализатора АСВ-1 – термохимический, основанный на измерении теплового эффекта от сгорания анализируемого компонента на поверхности катализатора. В конструкции измерительного преобразователя газоанализатора используется один чувствительный элемент точечно-трегерного типа.

Отбор пробы – диффузионный; с помощью внешнего пробоотборного устройства, входящего в комплект поставки, возможна принудительная подача анализируемой среды.

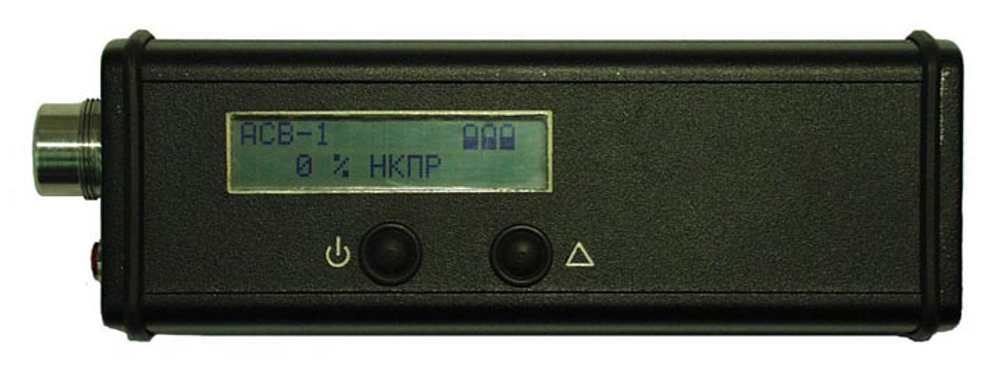

Газоанализатор АСВ-1 выполнен в прямоугольном корпусе из алюминиевого сплава, в котором размещаются первичный измерительный преобразователь, контроллер, устройства сигнализации и блок питания. На лицевой стороне расположены жидкокристаллический дисплей и клавиши управления. Газоанализатор АСВ-1 обеспечивает звуковую и световую сигнализацию о превышении установленных пороговых значений.

Взрывозащищенность газоанализатора достигается видами взрывозащиты "искробезопасная электрическая цепь" уровня "ib" по ГОСТ Р 51330.10-99 и "взрывонепроницаемая оболочка" по ГОСТ Р 51330.1-99, маркировка взрывозащиты 1ExibdIIBT5 X.

Степень защиты персонала от соприкосновения с находящимися под напряжением частями или приближения к ним, а также степень защиты от попадания внутрь твердых тел и воды по ГОСТ 14254-96 IР63.

Газоанализатор имеет встроенное программное обеспечение, разработанное для решения задач измерения довзрывоопасных концентраций горючих газов, паров горючих жидкостей и их совокупности в воздухе.

Метрологические и технические характеристики

Диапазон измерений довзрывоопасных концентраций горючих веществот 0 до 50 % НКПР
Пределы допускаемой основной абсолютной погрешности газоанализатора:
- по поверочному компоненту (метан)
- при определении содержания горючих газов, паров горючих жидкостей и их совокупности в воздухе
±4 % НКПР
±6 % НКПР
Пределы допускаемой вариации показаний газоанализатора±1 % НКПР
Пределы допускаемой дополнительной абсолютной погрешности газоанализатора от изменения влияющих параметров в пределах рабочих условий эксплуатации должны быть равны, в долях от пределов допускаемой основной абсолютной погрешности:
- от изменения температуры окружающей среды и анализируемой газовой смеси
- от изменения относительной влажности окружающей среды и анализируемой газовой смеси
- от изменения атмосферного давления
0,8
0,2
0,2
Номинальное время установления выходного сигнала газоанализатора Т0,9 ном20 с
Время прогрева газоанализаторане более 2 мин
Диапазон настройки двух порогов срабатывания сигнализацииот 5 до 50 % НКПР
Время срабатывания сигнализациине более 15 с
ЭлектропитаниеВстроенный источник питания (3 элемента питания типа LR6 или 3 аккумуляторные батареи типа АА)
Время непрерывной работы при нормальных климатических условиях:
- при работе от элементов питания типа LR6
- при работе от полностью заряженных аккумуляторных батарей
не менее 30 ч
не менее 15 ч
Габаритные размеры (В х Ш х Д)не более 185 х 38 х 59 мм
Массане более 0,38 кг
Средняя наработка на отказ6000 ч
Средний срок службы10 лет

Условия эксплуатации

диапазон температуры окружающего воздухаот - 35 до 50 °С
диапазон атмосферного давленияот 84 до 106,7 кПа (от 630 до 800 мм. рт. ст.)
диапазон относительной влажностидо 95 % (при t=25 °С)

Комплектность средства измерений

ОбозначениеНаименованиеКоличество
ШДЕК.413218.001 СБАнализатор-сигнализатор взрывоопасности портативный АСВ-11 шт.
Зарядное устройство1 шт.
Сумка для переноски и транспортирования газоанализатора1 шт.
Батареи аккумуляторные AA (1,2 В; 1,6 А·ч)3 шт.
ШДЕК.413218.001 РЭРуководство по эксплуатации1 шт.
МП 242-0398-2006Методика поверки (Приложение А к РЭ)1 шт.
ШДЕК.413218.001 ПСПаспорт1 шт.
ШДЕК.302619.001 СБНасадка1 шт.
Груша резиновая1 шт.
Трубка силиконовая, длина 3,5 м1 шт.
ШДЕК.413228.003 СБ Элемент сенсорный(по заказу)
