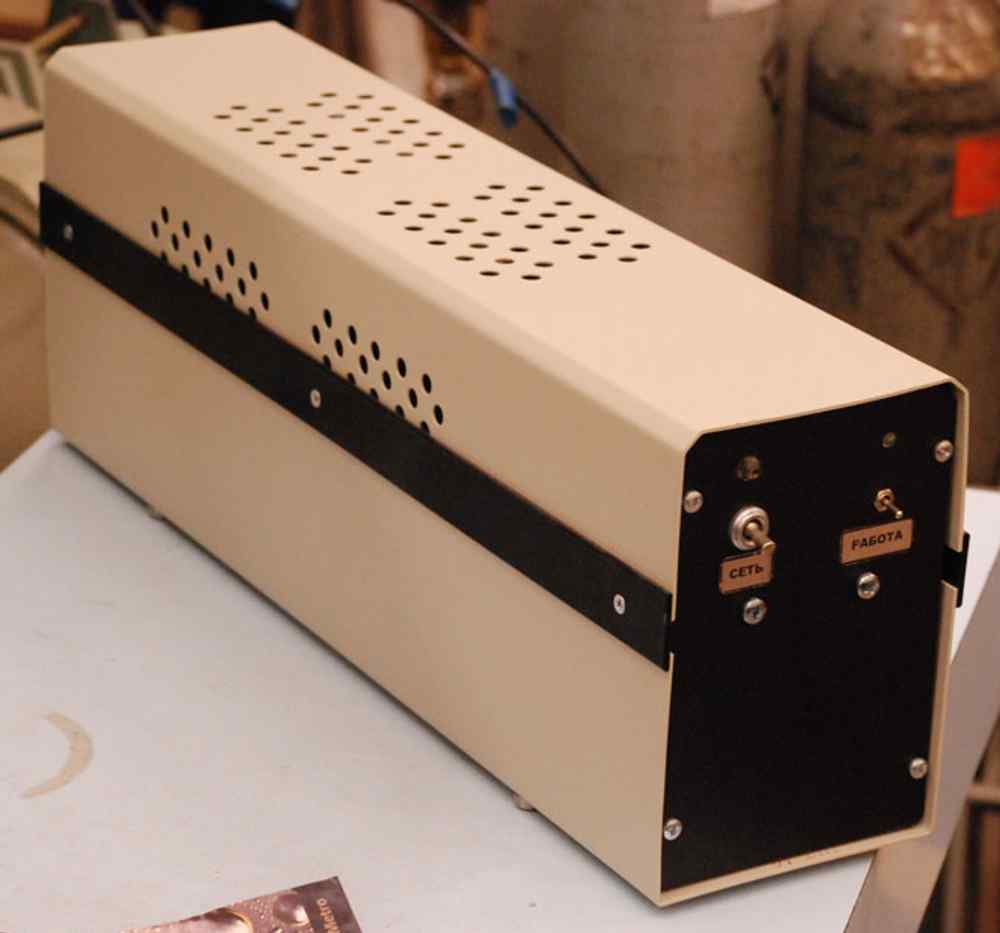

 | Газоанализатор ЛАЗИР-2МК
№ 24925-03 в Государственном реестре средств измерений РФ
| | Сертификат об утверждении типа средств измерений RU.C.31.001.А № 14984 от 11.06.2003 |
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ Лазерный интерференционный газоанализатор ЛАЗИР-2МК – универсальный автоматизированный лабораторный прибор, предназначенный для измерения объемной (молярной) доли компонентов в бинарных (двухкомпонентных) газовых смесях и применяемый в качестве рабочего эталона I разряда (в соответствии с ГОСТ 8.578-2002) при аттестации чистых газов и газовых смесей в баллонах под давлением. Область применения газоанализатора – органы государственной метрологической службы и заводские лаборатории предприятий по производству и выпуску чистых газов и газовых смесей в баллонах под давлением. Определяемые компоненты Газоанализатор ЛАЗИР-2МК, в зависимости от модификации, позволяет выполнять измерения объемной доли компонентов в бинарных смесях следующего состава: Н2/N2, Н2/воздух, Н2/Аr, Н2/Не, СН4/N2, СН4/воздух, СН4/Аr, С3Н8/N2, С3Н8/Не, С3Н8/Аr, Аr/N2, Не/N2, Не/воздух, С4Н10/воздух, С3Н8/воздух, Н2/О2. Устройство и принцип действия Газоанализатор ЛАЗИР-2МК представляет собой двулучевой лазерный интерферометр, принцип действия которого основан на определении смещения интерференционной картины при изменении химического состава газа, заполняющего рабочую кювету. Конструктивно газоанализатор состоит из оптико-механического и газораспределительного блоков, выполненных в корпусах настольного исполнения, а также управляющего персонального компьютера с установленным специализированным программным обеспечением.
ПРЕИМУЩЕСТВА Монолитная конструкция интерференционного узла, выполненная из оптического кварца (ситала) длиной 0,5 м, обеспечивающая высокую точность и измерений и стабильность работы прибора в условиях акустических, механических и температурных воздействий Возможность работы в статическом режиме при напуске исследуемого газа в камеру за счет использования двух лазерных источников с разными длинами волн Безопасная эксплуатация при использовании в качестве источника излучения лазера (лазерное излучение не выходит за пределы оптико-механического блока) Удобство эксплуатации, высокое выстродействие, малый расход газа при анализе
ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ | Компонентный состав газовой смеси (определяемый компонент / газ разбавитель) | Диапазон измерений объемной доли определяемого компонента, % | Границы абсолютной погрешности (Р=0,95), % | Допустимый размах наблюдений (n=5), r, не более % | | Водород [Н2] / Азот [N2] | 0,3-1,0
1,1-4,0
4,1-6,0
6,1-10,0
10,1-20,0
20,1-50,0
50,1-90,0
90,1-95,0
95,1-99,2 | ±0,02
±0,03
±0,05
±0,08
±0,20
±0,30
±0,30
±0,08
±0,04 | 0,02
0,03
0,04
0,06
0,16
0,20
0,20
0,05
0,04 | | Водород [Н2] / воздух | 0,2-2,0 | ±0,03 | 0,03 | | Водород [Н2] / Аргон [Аr] | 1,1-3,0
3,1-5,0 | ±0,03
±0,05 | 0,03
0,04 | | Водород [Н2] / Гелий [Не] | 2,0 -4,0
7,0-20,0 | ±0,05
±0,20 | 0,04
0,16 | | Метан [СН4] / Азот [N2] | 1,1-5,0
5,1-10,0
10,1-20,0
20,1-50,0
50,1-99,0 | ±0,04
±0,08
±0,20
±0,30
±0,30 | 0,04
0,06
0,16
0,20
0,20 | | Метан [СН4] / воздух | 0,3-2,5 | ±0,04 | 0,04 | | Метан [СН4] / Аргон [Аr] | 4,0-10,0
10,1-20,0 | ±0,15
±0,30 | 0,10
0,20 | | Пропан [С3Н8] / Азот [N2] | 0,2-1,0
1,1-3,0
3,1-5,0 | ±0,02
±0,04
±0,05 | 0,02
0,04
0,04 | | Пропан [С3Н8] / Гелий [Не] | 0,2-1,0
1,1-2,0
2,1-5,0 | ±0,02
±0,04
±0,05 | 0,02
0,04
0,04 | | Пропан [С3Н8] / Аргон [Аr] | 0,5-1,0
1,1-3,0
10,0-16,0 | ±0,03
±0,05
±0,20 | 0,03
0,04
0,16 | | Аргон [Аr] / Азот [N2] | 2,5-20,0
20,1-50,0
50,1-80,0
80,1-98,0 | ±0,20
±0,40
±0,40
±0,20 | 0,16
0,30
0,30
0,16 | | Гелий [Не] / Азот [N2] | 0,2-5,0
5,1-10,0
10,1-50,0
50,1-90,0
90,1-95,0 | ±0,04
±0,08
±0,20
±0,20
±0,08 | 0,04
0,06
0,16
0,16
0,06 | | Гелий [Не] / воздух | 2,0-5,0
5,1-10,0
90-95,0
95,1-98,0 | ±0,05
±0,08
±0,08
±0,06 | 0,04
0,06
0,06
0,05 | | Бутан [С4Н10] / воздух | 0,2-1,0 | ±0,02 | 0,02 | | Пропан [С3Н8] / воздух | 0,2-1,0 | ±0,02 | 0,03 | | Водород [Н2] / Кислород [О2] | 0,9-2,0 | ±0,026 | 0,03 |
TЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | Пределы погрешности измерений показателя преломления | ±3·10-8 | | Объёмный расход газа при одном измерении | 10-3 м3 | | Время прогрева анализатора | не более 45 мин | | Габаритные размеры (Д х Ш х В): | — оптико-механический блок
— газораспределительный блок | не более 520 х 130 х 190 мм
не более 220 х 205 х 135 мм | | Масса: | — оптико-механический блок
— газораспределительный блок | не более 7 кг
не более 1,5 кг | | Электропитание | от сети переменного тока 220 В | | Мощность | 50 ВА | | Условия эксплуатации: | | — температура окружающей среды | от 15 до 25 °C | | — относительная влажность | от 30 до 80 % | | — атмосферное давление | от 84 до 107 кПа |
|
