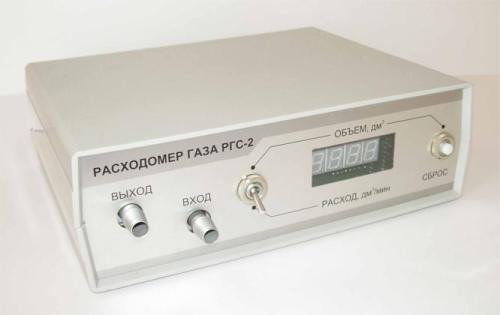

Расходомер-счётчик газа РГС

Расходомеры-счетчики газа РГС
Расходомеры-счетчики газа РГС

20831-06 в Государственном реестре средств измерений РФ

Сертификат об утверждении типа средств измерений RU.C.29.001.А № 25642
Продление срока действия Свидетельства до 04 июля 2022 года

Назначение средства измерений

Расходомеры-счётчики газа РГС (расходомеры РГС) предназначены для измерений объёмного расхода и объёма невзрывоопасного газа, не содержащего пары и механические частицы, вызывающие коррозию или обладающие абразивными свойствами.

Описание средства измерений

В основу работы расходомеров РГС положен принцип измерения объемного расхода тахометрическим преобразователем, преобразующим скорость потока в угловую скорость вращения обтекаемого тела. Объем газа определяется расчетным путем с учетом расхода газа и времени.

Расходомеры РГС в зависимости от диапазона измеряемых расходов имеют две модификации: РГС-1 и РГС-2.

Расходомер содержит три основных функциональных узла: датчик расхода, электронную схему обработки сигнала датчика расхода с цифровым табло, блок питания.

Датчик расхода газа состоит из первичного преобразователя турбинного типа и вторичного преобразователя, выполненного на основе оптопары.

Электронная схема обработки сигнала датчика осуществляет ежесекундный счет импульсов сигнала датчика расхода, имеющего частотную зависимость от величины расхода. Полученное значение (частота) преобразуется схемой в значение расхода, а после суммирования в счетчике - в значение объема газа, прошедшего через расходомер. Объём и расход газа индицируются на цифровом табло одновременно.

Блок питания выполнен по трансформаторной схеме и служит для выработки напряжений + 5 В и –5 В, питающих вторичный преобразователь датчика расхода, электронную схему обработки сигнала датчика расхода и цифровое табло.

Расходомеры РГС имеют встроенное программное обеспечение "RGSN", разработанное изготовителем специально для решения задач измерения объёмного расхода и объёма газа. Программное обеспечение используется для настройки параметров отображения результатов измерений, установки режимов измерений, выполнения измерений.

Метрологические и технические характеристики

Канал измерения расхода газа

Диапазоны измерений расхода газаРГС-1
РГС-2
(0,2 - 2,0) дм3/мин
(2,0 - 25,0) дм3/мин
Пределы допускаемой относительной погрешности в рабочих условиях±1,0 %
Номинальная цена единицы наименьшего разряда цифрового индикатора при измерении расходовРГС-1
РГС-2
0,001 дм3/мин
0,01 дм3/мин

Канал измерения объёма газа

Емкость отсчетного устройства, позволяющего измерять объем прошедшего через счетчик газаРГС-1
РГС-2
999,999 дм3
9999,99 дм3
Пределы допускаемой относительной погрешности в рабочих условиях (при измерении объема газа не менее 0,3 дм3 для РГС-1 и 3 дм3 для РГС-2)±1,0 %
Номинальная цена единицы наименьшего разряда цифрового индикатора при измерении объема газа0,001 дм3
0,01 дм3
0,1 дм3
для объёмов до 10 дм3
для объёмов равных или более 10 дм3
для объёмов равных или более 100 дм3
Расходомер герметичен при избыточном давлении 30 кПа
Потеря давления на расходомере при максимальном расходеРГС-1
РГС-2
не более 1,5 кПа
не более 1,0 кПа
Перепад давления на выходном штуцере расходомера не более ± 15 кПа относительно атмосферного (в зависимости от способа подачи газа – подача под избыточным давлением или прокачивание газа с разрежением)
Электропитаниеот сети переменного тока напряжением (230 ± 23) В,
частотой (50 ± 1) Гц
Мощность, потребляемая от сети при номинальном напряжениине более 10 В∙А
Габаритные размерыне более 215 x 210 x 70 мм (Д х Ш х В)
Массане более 2 кг
Время прогреване более 5 мин
Время непрерывной работыне менее 8 час
Средняя наработка на отказ1000 час
Средний срок службы 5 лет

Условия эксплуатации

Температура окружающей средыот 10 °C до 35 °C
Атмосферное давлениеот 84 до 106,7 кПа
Относительная влажность воздухадо 80 % при 35 °C и более низких температурах без конденсации влаги
Горизонтальное положение расходомера
Отсутствие вибраций
Выходной штуцер расходомера при проведении измерений должен соединяться с атмосферой

Параметры исследуемого газа

Объёмный расход не более 2 дм3/мин (для РГС-1) и 25 дм3/мин (для РГС-2) при давлении, соответствующем давлению на выходном штуцере расходомера
Температураот 10 °C до 35 °C
Относительная влажность воздухадо 80 % при 35 °C и более низких температурах без конденсации влаги
Отклонение расхода от среднего значения за время измерений 1 мин не должно превышать ±0,3 %
Пульсирующий расход газа не допускается

Комплектность средства измерений

ОбозначениеНаименованиеКоличество
ШДЕК 421322.001Расходомер-счётчик газа РГС (модификация РГС-1 или РГС-2) 1 шт.
ШДЕК 421322.001 ПСПаспорт, совмещённый с руководством по эксплуатации, с Приложением А "Методика поверки"1 экз.
