Анализаторы-сигнализаторы взрывоопасности АСВ-2

безопасность помещений

Анализаторы-сигнализаторы взрывоопасности АСВ-2 предназначены для измерения довзрывоопасных концентраций горючих газов, паров горючих жидкостей и их совокупности в воздухе и выдачи сигнализации при превышении измеряемой величиной установленных пороговых значений

Определяемыми компонентами являются углеводороды ряда C1 - C18, пары органических растворителей и органических теплоносителей (этиленгликоль, триэтиленгликоль, ацетальдегид, полиалкилбензол, изопропилбензол, этилбензол, бутилбензол, α-метилстирол, и другие, а также их смеси). Исключением являются водород и компоненты, содержащие галогены, серу и кремнийорганические и фосфорорганические соединения.

Стационарный многоканальный прибор непрерывного действия, состоящий из центрального управляющего блока (блока каналов) и одного или нескольких (до 10-ти в зависимости от модификации блока каналов) первичных измерительных преобразователей (ПИП). Первичный измерительный преобразователь предназначен для применения во взрывоопасных зонах помещений и наружных установок для взрывоопасных сред категории IIB. Маркировка взрывозащиты: 1Ex ib d IIB T5. Блок каналов анализатора АСВ-2 предназначен для использования в невзрывоопасных зонах и имеет маркировку взрывозащиты [Ex ib] IIB.

Принцип действия анализаторов - термохимический, основанный на измерении теплового эффекта от сгорания анализируемого компонента на поверхности катализатора. В конструкции измерительного преобразователя используется один чувствительный элемент точечно-трегерного типа.

Анализаторы представляют собой стационарные приборы непрерывного действия с количеством каналов измерений от 1 до 10. Отбор пробы - диффузионный.

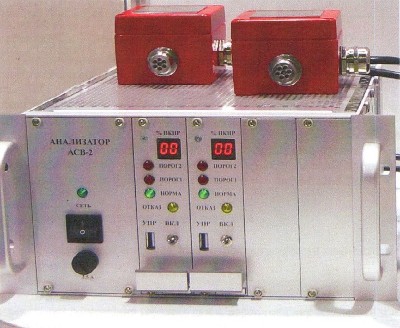

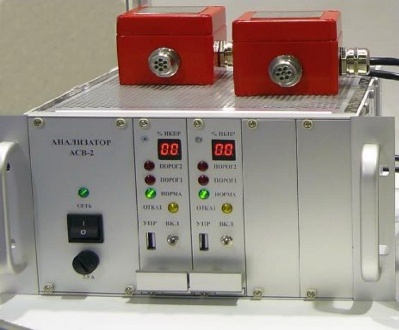

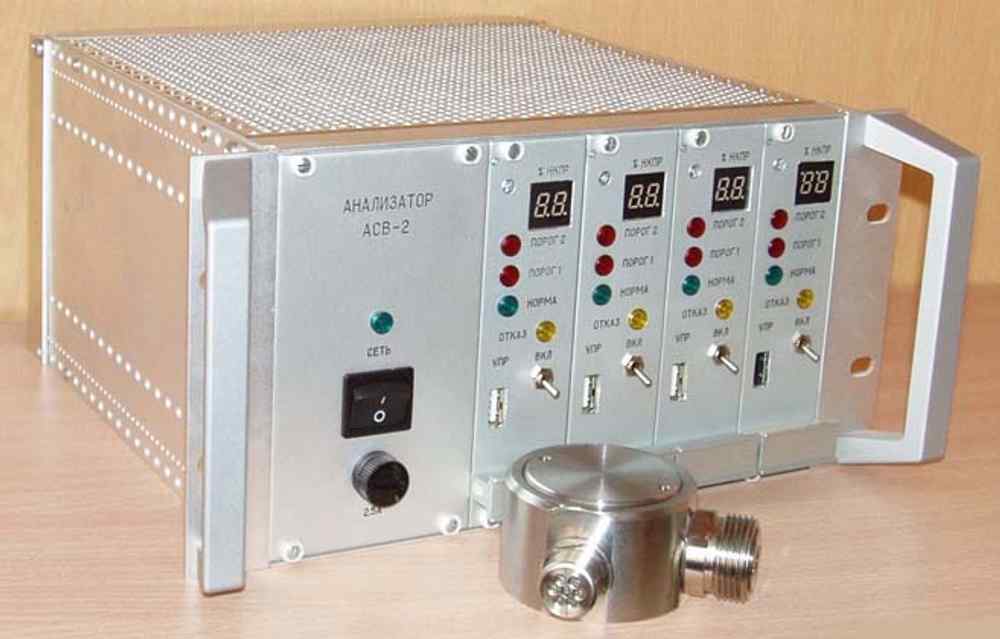

Конструктивно анализатор состоит из двух блоков:

  • первичного измерительного преобразователя (ПИП) (от 1 до 10 шт)
  • блока каналов (БК)

Первичный измерительный преобразователь предназначен для применения во взрывоопасных зонах помещений и наружных установок с уровнем взрывозащиты "взрывобезопасный" для взрывоопасных сред категории IIB, группы Т5. Маркировка взрывозащиты 1Ex ib d IIB T5 - для применения во взрывоопасных зонах помещений и наружных установок.

Блок каналов анализатора предназначен для использования в невзрывоопасных зонах и имеет маркировку взрывозащиты [Ex ib] IIB.

Анализаторы АСВ-2 выпускаются в двух исполнениях:

  • АСВ-2Н - базовое (АСВ-2 десятиканальный выпускается по заказу потребителя)
  • АСВ-2Т - для использования в расширенном диапазоне температур окружающей среды (с высокотемпературным ПИП)

Анализатор обеспечивает звуковую и световую сигнализацию о превышении установленных пороговых значений, а также выдачу управляющего воздействия на внешние исполнительные устройства при замыкании контактов реле.

Анализатор имеет выходные сигналы:

  • унифицированный аналоговый сигнал постоянного тока (0 ... 5) или (4 ... 20) мА
  • показания встроенного цифрового дисплея анализатора

На дисплее каждого измерительного канала анализатора отображается значение содержания горючих компонентов, выраженное в % НКПР.

Анализатор имеет информационный выход для подключения к АСУТП. Интерфейс RS 485.

Степень защиты персонала от соприкосновения с находящимися под напряжением частями или приближения к ним, а также степень защиты от попадания внутрь твердых тел и воды по ГОСТ 14254-96:

  • первичного измерительного преобразователя: IР64
  • блока каналов: IР54

Вид климатического исполнения по ГОСТ 15150-69:

  • первичного измерительного преобразователя - УХЛ1
  • блока каналов - УХЛ4.2

Анализаторы-сигнализаторы взрывоопасности АСВ-2 имеют программное обеспечение. Встроенное программное обеспечение разработано изготовителем анализатора для решения задач измерения довзрывоопасных концентраций горючих газов, паров горючих жидкостей и их совокупности в воздухе

Диапазон измерений
от 0 до 50 % НКПР
АСВ-2Н
Пределы допускаемой основной абсолютной погрешности по поверочному компоненту (метан)
±4 % НКПР
Пределы допускаемой основной абсолютной погрешности при определении содержания горючих газов, паров горючих жидкостей и их совокупности в воздухе
±6 % НКПР
АСВ-2Т
Пределы допускаемой основной абсолютной погрешности по поверочному компоненту (метан)
±5 % НКПР
Пределы допускаемой основной абсолютной погрешности при определении содержания горючих газов, паров горючих жидкостей и их совокупности в воздухе
±8 % НКПР
Номинальное время установления выходного сигнала анализатора Т0.9
не более 15 с
Пределы допускаемых отклонений от номинального времени установления выходного сигнала
±3 с
Диапазон настройки двух порогов срабатывания сигнализации
от 5 до 45 % НКПР
Время прогрева анализатора
не более 4 мин
Электропитание
от переменного тока напряжением 220-33+22 В частотой (50±1) Гц или постоянным током напряжением 24-6+12 В
Электрическая мощность, потребляемая анализатором
четырёхканальный
не более 20 В·А
десятиканальный
не более 50 В·А
Габаритные размеры (В х Ш х Д)
первичный измерительный преобразователь
не более 100 x 60 x 95 мм
блок каналов (четырехканальный)
не более 132 х 269 x 225 мм
блок каналов (десятиканальный)
не более 132 х 484 x 225 мм
Масса составных частей анализатора
первичный измерительный преобразователь
не более 0.4 кг
блок каналов (четырехканальный)
не более 2.7 кг
блок каналов (десятиканальный)
не более 5.2 кг
Средняя наработка на отказ
не менее 10000 час
Полный срок службы при техническом обслуживании
не менее 10 лет

Условия эксплуатации

Диапазон температуры окружающего воздуха:
первичный измерительный преобразователь
от -50 до 50 °С
высокотемпературный первичный измерительный преобразователь
от 0 до 150 °С
блок каналов
от 0 до 50 °С
Диапазон относительной влажности
до 95 % (при t=25 °С)
Диапазон атмосферного давления
от 84 до 106.7 кПа (от 630 до 800 мм.рт.ст)

Содержание в анализируемом воздухе компонентов, имеющих в своем составе галогены и серу, а также кремнийорганические и фосфорорганические соединения не должно превышать значений, допускаемых для атмосферы типа I (условно-чистая) по ГОСТ 15150 по каждому компоненту

  • Анализатор-сигнализатор взрывоопасности АСВ-2 (ШДЕК.413218.002)
  • Первичный измерительный преобразователь (ШДЕК.413218.002.01СБ) от 1 до 10 шт
  • Блок каналов (ШДЕК.413218.002.02СБ)
  • Руководство по эксплуатации (ШДЕК.413218.002РЭ)
  • Методика поверки МП-242-0686-2008
  • Инструкция по настройке (Приложение Е к РЭ)
  • Кабель информационный (ШДЕК.413218.002.03)
  • Насадка (ШДЕК.413218.002.04)
  • Кабель технологический (ШДЕК.413218.002.05) *)
  • Элемент сенсорный (ШДЕК.413228.003СБ) *)
  • Ключ
  • Комплект принадлежностей
  • Компакт - диск с программным обеспечением для настройки и технического обслуживания анализатора

Примечания:

*) поставляется по заказу
