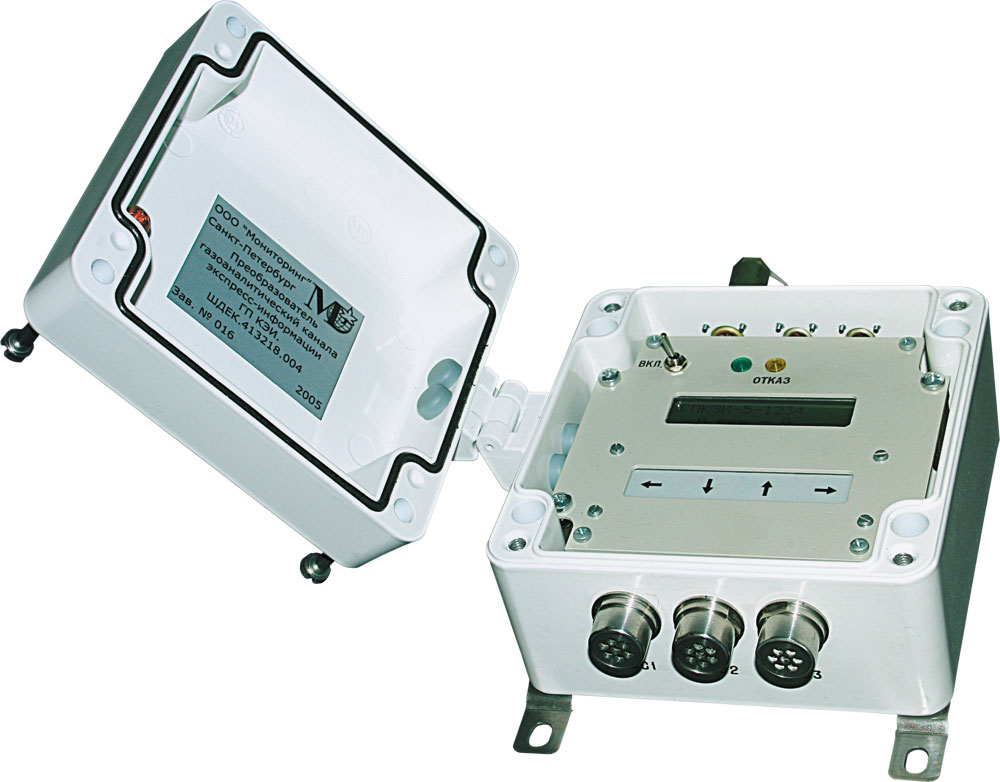

Преобразователь измерительный ПИ-03

безопасность помещений

Преобразователь измерительный ПИ-03 предназначен для определения довзрывоопасных концентраций горючих газов, паров горючих жидкостей и их совокупности в воздухе. Позволяет контролировать взрывоопасные зоны помещений и наружных установок в различных отраслях промышленности согласно ГОСТ Р 51330.13-99

Определяемые компоненты: углеводороды ряда С1-С18, пары органических растворителей и органических теплоносителей (этиленгликоль, триэтиленглиголь, ацетальдегид, дифенил оксид, терфенил, а также их смеси). Исключением являются водород и компоненты, содержащие галогены, серу и кремнийорганические соединения.

Стационарный одноканальный прибор непрерывного действия, устанавливаемый непосредственно в точке измерений на контролируемом взрывоопасном объекте. Предназначен для работы в составе системы контроля "Система-М" и других систем для определения взрывоопасности воздушной среды. Маркировка взрывозащиты преобразователя измерительного ПИ-03: 1Ех ib d IIB Т5 Х

Объекты контроля

  • предприятия по производству и переработке газа, нефти и нефтепродуктов
  • предприятия химической промышленности, использующие углеводородное сырье
  • объекты газовых и автомобильных хозяйств
  • объекты коммунальных хозяйств (подземные сооружения, колодцы, канализационные системы и т.д.)
  • предприятия по производству лаков и красок
  • склады ГСМ (в портах, на железных дорогах, на нефтебазах и т.д.)
  • окрасочные участки, технологические подполья и прочие взрывоопасные объекты различных промышленных предприятий

Конструкция и принцип действия

Преобразователь измерительный ПИ-03 представляет собой стационарный одноканальный прибор непрерывного действия, конструктивно состоящий из одного блока и предназначенный для установки непосредственно в точке измерений на контролируемом взрывоопасном объекте.

Принцип действия преобразователя – термохимический, основанный на измерении теплового эффекта от сгорания анализируемого компонента на поверхности катализатора чувствительного элемента точечно-тригерного типа.

Преимущества

  • Непрерывный автоматический контроль сложных многокомпонентных взрывоопасных газовоздушных сред путем определения интегральной (суммарной) взрывоопасности (отсутствует необходимость использования коэффициентов пересчета для разных веществ)
  • Отсутствие необходимости в переградуировке прибора при контроле объектов, загазованных разными взрывоопасными газами. При выпуске из производства прибор градуируется по пяти веществам (метан, пропан, гексан, бензол, триметилгептан). Кроме того, по желанию заказчика, градуировка может быть проведена по любым другим горючим газам и парам горючих жидкостей
  • Длительный срок эксплуатации с возможностью замены чувствительного элемента
  • При периодической поверке прибор поверяется по метано-воздушным смесям
Диапазон измерений
от 0 до 50 % НКПР
Пределы допускаемой основной абсолютной погрешности:
по поверочному компоненту (метан)
±4 % НКПР
при определении содержания горючих газов, паров горючих жидкостей и их совокупности в воздухе
±6 % НКПР
Номинальное время установления выходного сигнала анализатора Т0.9
не более 15 с
Время прогрева преобразователя
не более 4 мин
Выходной аналоговый сигнал
4-20 мА
Выходной цифровой сигнал
RS485
Формат протокола обмена
Modbus RTU
Маркировка взрывозащиты
1ЕхibdIIBТ5 Х
Вид взрывозащиты
"взрывобезопасный" по ГОСТ Р 51330.1-99
Степень защиты корпуса от проникновения внутрь твердых посторонних тел и воды
IР64 по ГОСТ 14254-96
Электропитание (варианты):
от источника переменного тока
27 (±3) В
от источника постоянного тока
24 (±3) В
Габаритные размеры
не более 54 x 100 x 122 мм (Д х Ш х В)
Масса
не более 850 г
Параметры анализируемой среды и условия эксплуатации:
температура
от -50 до +50 °С
относительная влажность
до 95 % при 25 °С
атмосферное давление
от 84,0 до 106,7 кПа

Содержание в анализируемом воздухе компонентов, имеющих в своем составе галогены и серу, а также кремнийорганические и фосфорорганические соединения не должно превышать значений, допускаемых для атмосферы типа I (условно-чистая) по ГОСТ 15150 по каждому компоненту

  • Преобразователь измерительный ПИ-03
  • Паспорт
Сертификат об утверждении типа средств измерений RU.C.31.001.A № 30880 от 14.04.2008
№ 36987-08 в Государственном реестре средств измерений РФ
JPG-файл
Сертификат соответствия ГОСТ Р РОСС RU.ГБ05.В02121 от 12.11.2007
нет файла
Разрешение Ростехнадзора РРС 00-28807 от 03.04.2008
