Установка пробоотборная автоматическая УПА-1

системы пробоотбора

Установка пробоотборная УПА-1 предназначена для автоматического отбора проб исследуемого воздуха на фильтры и сорбенты с целью определения концентраций токсичных аэрозольных и газовых примесей в воздухе рабочей зоны, атмосферном воздухе и воздухе санитарно-защитной зоны.

Установка пробоотборная УПА-1 обеспечивает автоматический отбор проб исследуемого воздуха на фильтры и сорбенты для определения концентраций токсичных аэрозольных и газовых примесей в воздухе, в частности - полициклических ароматических углеводородов (ПАУ) и наиболее активного из них - бенз(а)пирена [C20H12]

Установки пробоотборные УПА-1 на протяжении многоих лет применяются в составе стационарных лабораторий (станций) экологического мониторинга, входящих в систему экологического мониторинга загрязнения атмосферы Санкт-Петербурга

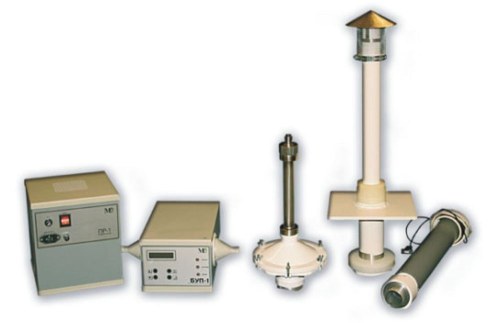

Установка УПА-1 конструктивно состоит из двух блоков: блока управления пробоотбором и побудителя расхода, размещенных в отдельных корпусах. Связь блоков между собой осуществляется с помощью соединительного шланга для прокачки воздуха и кабеля управления питанием. Установка также содержит атмосферный зонд с нагреваемым воздуховодом и аллонж, с размещенным в нем фильтром, или контейнер с сорбентом.

Установка работает в автоматическом многократном циклическом режиме под управлением микропроцессорной программы, обеспечивающей измерение параметров отбираемой пробы и задание режимов отбора пробы. В установке УПА-1 реализована встроенная система автоматического функционального контроля работоспособности с выводом информации об отказах на дисплей, световые индикаторы и по интерфейсу RS-232 на персональный компьютер.

Преимущества УПА-1

  • Высокая точность измерений объема отобранной пробы
  • Полная автоматизация процесса отбора пробы
  • Индикация на дисплее результатов измерений параметров отбираемой пробы
  • Передача данных об отобранном объеме пробы, режимах работы и неисправностях в информационную сеть по стандартному цифровому интерфейсу типа RS-232

Диапазон измерений объема отобранной пробы
от 1 до 99999 м3
Пределы допускаемой основной относительной погрешности измерений объема отобранной пробы
±5 %
Диапазон задания объемного расхода пробы
от 6 до 12 м3
Максимальный перепад давления на устройстве отбора пробы при расходе 9 м3
15 кПа
Диапазон задания времени отбора пробы в одном цикле
от 10 до 1440 мин
Допускаемое отклонение времени отбора пробы от заданного значения
±2 %
Габаритные размеры (не более):
блок управления пробоотбором
180 х 155 х 294 мм (Д х Ш х В)
побудитель расхода
214 х 256 х 230 мм (Д х Ш х В)
аллонж
158 x 340 мм (D х Д)
воздуховод нагреваемый
75 x 562 мм (D х Д)
зонд атмосферный
135 x 710 мм (D х Д)
Масса установки
не более 13 кг
Электропитание
от сети переменного тока 220 В, 50 Гц
Условия эксплуатации:
диапазон температуры окружающей среды
от 10 до 35 °C
относительная влажность
от 20 до 80 %, при 25 °С
диапазон атмосферного давления
от 84.0 до 106.7 кПа
  • Блок управления пробоотбором
  • Побудитель расхода
  • Зонд атмосферный *)
  • Аллонж *)
  • Контейнер для сорбента *)
  • Воздуховод нагреваемый *)
  • Комплект монтажных частей *)
  • Сетевой кабель
  • Кабель управления питания
  • Датчик температуры (2 шт)
  • Шланг соединительный
  • Комплект фильтров (10 шт)
  • Руководство по эксплуатации
  • Методика поверки

*) Исключается из комплекта поставки по согласованию с заказчиком
