Генераторы газовых и парогазовых смесей

Назначение

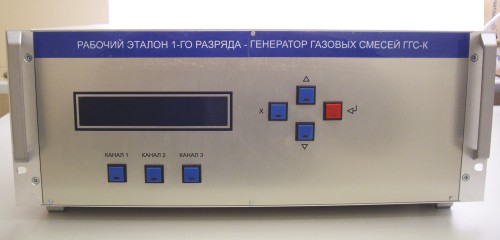

Генераторы газовых смесей ГГС модификаций ГГС-Р, ГГС-Т, ГГС-К, ГГС-03-03 предназначены для динамического приготовления бинарных и трехкомпонентных газовых смесей. Генераторы типа ГГС-Р, ГГС-К, ГГС-03-03 обеспечивают смешение чистых газов или разбавление промежуточной смеси. Генераторы типа ГГС-Т, ГГС-К – осуществляют смешение потоков газов, причем целевой газ задается источником микропотоков газов и/или паров
Характеристики
Генераторы газовых смесей ГГС являются рабочими эталонами 1-го разряда в соответствии с ГОСТ 8.578-2014.
Применение
Калибровка и поверка газоанализаторов, хроматографов, газоаналитических систем и газоаналитических преобразователей. Проведение испытаний, проверка работоспособности, наладка газоаналитического оборудования. Формирование газовой среды заданного состава в испытательных камерах.
Назначение
Генераторы газовых смесей линейки ГГС-У (в том числе ГГС-УР, ГГС-УТ) предназначены для динамического приготовления бинарных и многокомпонентных газовых смесей с целью передачи единицы объемной доли и массовой концентрации компонента в газовых средах рабочим эталонам 2-го разряда и рабочим средствам измерений в соответствии с ГОСТ 8.578-2014 "ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах".
Характеристики
Генераторы газовых смесей ГГС-У являются рабочими эталонами 1-го разряда в соответствии с ГОСТ 8.578-2014. Генераторы ГГС-УР имеют от 2 до 4 каналов динамического разбавления, генераторы ГГС-УТ оборудованы термодиффузионным блоком, генераторы ГГС-У объединяют функционал ГГС-УР и ГГС-УТ. Каждый из каналов регулирования расхода может быть откалиброван по 4 газам с возможностью выбора калибровочной характеристики в ручном или автоматческом режиме.
Применение
Калибровка и поверка газоанализаторов, хроматографов, газоаналитических систем и газоаналитических преобразователей. Проведение испытаний, проверка работоспособности, наладка газоаналитического оборудования. Формирование газовой среды заданного состава в испытательных камерах.
Назначение

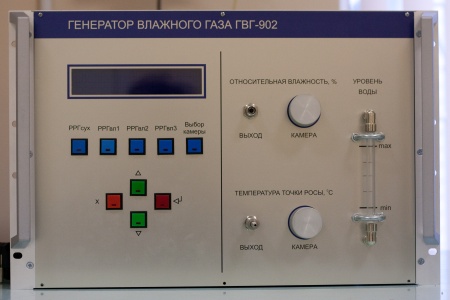

Генераторы влажного газа ГВГ предназначены для воспроизведения задаваемых значений относительной влажности (ГВГ-901, ГВГ-902) и температуры точки росы (ГВГ-902) в парогазовых смесях
Характеристики
Генераторы влажного газа ГВГ-901 и ГВГ-902 имеют статус рабочего эталона 1-го разряда при воспроизведении относительной влажности в парогазовой смеси. Генераторы влажного газа ГВГ-902 имеют статус рабочего эталона 2-го разряда при воспроизведении температуры точки росы в парогазовой смеси. Генераторы влажного газа ГВГ модификации ГВГ-901, ГВГ-902 основаны на методе смешения газовых потоков увлажняемого газа и сухого газа-разбавителя, расход которых регулируется и измеряется с помощью регуляторов массового расхода газа. Требуемые значения расходов по каналам в воспроизводимой парогазовой смеси определяются расчетным путем. Увлажнение потока производится путем его барботирования через воду. Значения воспроизводимой генераторами относительной влажности и температуры точки росы определяются встроенными высокоточными датчиками относительной влажности (ГВГ-901, ГВГ-902) и температуры точки росы (ГВГ-902).
Применение
Настройка, калибровка, поверка измерителей влажности газа (узлы контроля транспортировки природного газа, газовая промышленность). Формирование парогазовой среды заданного состава и влажности в испытательных камерах.
Назначение
Генераторы влажного газа высокого давления ГВГ-ВД предназначены для воспроизведения задаваемых значений температуры точки росы в парогазовых смесях при рабочем давлении до 10,0 МПа
Характеристики
Генератор ГВГ-ВД представляет собой динамический газовый смеситель, принцип действия которого заключается в смешении потоков исходного увлажняемого газа и газа-разбавителя, расход которых регулируется и измеряется с помощью регуляторов массового расхода газа. Значение рабочего давления задается с помощью электронных регуляторов давления. Требуемые значения расхода по каналам определяются расчетным путем. Действительное значение температуры точки росы газа на выходе генератора определяется с помощью контрольного гигрометра. Рабочий газ: азот, воздух, гелий, метан. Диапазон задания и измерения давления от 1,0 до 10,0 МПа.
Применение
Генератор влажного газа высокого давления является основным элементом комплекса гигрометрической аппаратуры высокого давления, используемого для проведения поверки и калибровки средств измерения влажности природного газа при рабочих условиях эксплуатации. Функционирование генератора в условиях максимально приближенных к рабочим режимам эксплуатации газо-транспортных систем,что повышает точность в определении характеристик природного газа и, следовательно, повышает надёжность работы всей газотранспортной системы
Назначение
Генераторы ГНГ-01 предназначены для динамического приготовления нулевого воздуха с нормированным содержанием определяемых примесей
Характеристики
Генераторы нулевого воздуха ГНГ-01 являются рабочими эталонами 1-го разряда в соответствии с ГОСТ 8.578-2008 Максимальный расход очищенного воздуха на выходе генератора ГНГ-01 не превышает 20 дм3/мин. Диапазон задания давления на выходе генератора - от 100 до 400 кПа
Применение
Генераторы ГНГ применяются в качестве источника нулевого воздуха при калибровке и поверке газоанализаторов, а также в качестве источника газа-разбавителя для генераторов газовых смесей различных типов.
Назначение
Динамический газосмесительный комплекс ДГК-В предназначен для передачи единицы объемной доли компонентов рабочим эталонам 2-го разряда, а также рабочим средствам измерений средней и низкой точности.
Характеристики
Динамический газосмесительный комплекс ДГК-В имеет статус рабочего эталона 1-го разряда в соответствии с ГОСТ 8.578-2008. ДГК-В обеспечивает приготовление бинарных газовых смесей методом динамического смешения двух потоков: газа-разбавителя и парогазовой смеси, полученной путем барботирования газа-носителя (азота, воздуха) через целевой компонент в жидкой фазе. Перечень целевых компонентов включает в себя этанол, метанол, толуол, бензол, ацетон, метилтретбутиловый эфир и другие органические соединения.
Применение
Калибровка и поверка газоанализаторов, газоаналитических систем и газоаналитических преобразователей. Проведение испытаний, проверка работоспособности, наладка газоаналитического оборудования. Формирование газовой среды заданного состава в испытательных камерах.
Назначение
Генератор газовых смесей паров этанола в воздухе "ЭТАНОЛ–1" предназначен для воспроизведение задаваемых значений массовой концентрации этанола в парогазовых смесях.
Характеристики
Генератор газовых смесей паров этанола в воздухе "ЭТАНОЛ–1" имеет статус рабочего эталона 1-го разряда в соответствии с ГОСТ 8.578-2008. Диапазон воспроизведения массовой концентрации этанола в парогазовых смесях на выходе генератора от 20 до 2000 мг/м3
Применение
Генератор газовых смесей паров этанола в воздухе "ЭТАНОЛ–1" предназначен для приготовления парогазовых смесей, используемых при проведении поверки, калибровки, градуировки и корректировки показаний анализаторов паров этанола в выдыхаемом воздухе, а так же при проведении их испытаний, в том числе для целей утверждения типа.
Выпуск прекращен
ВНИМАНИЕ! Выпуск модификаций ГВГ-01, ГВГ-02 прекращен. Вместо ГВГ-01, ГВГ-02 выпускаются генераторы влажного газа ГВГ-901, ГВГ-902. Техническая поддержка (ремонт, калибровка и др.) ГВГ-01 и ГВГ-02, находящихся в эксплуатации, продолжает осуществляться в полном объеме
Выпуск прекращен
ВНИМАНИЕ! Выпуск термодиффузионных генераторов ТДГ-01 прекращен. Вместо ТДГ-01 выпускаются генераторы газовых смесей ГГС-К, ГГС-Т. Техническая поддержка (ремонт, калибровка и др.) ТДГ-01, находящихся в эксплуатации, продолжает осуществляться в полном объеме
