Пробоотборник криогенный для чистых газов ПК-ЧГ

Уникальная продукция

Пробоотборник ПК-ЧГ предназначен для отбора проб криогенных чистых газов: кислорода, азота, аргона. ПК-ЧГ обеспечивает выполнение процедур пробоотбора и пробоподготовки при проведении анализа качества чистых газов в соответствии с нормативными документами:

  • ГОСТ 6331-78 «Кислород жидкий технический и медицинский. Технические условия»
  • ГОСТ 9293-74 «Азот газообразный и жидкий. Технические условия»
  • ГОСТ 10157-2016 «Аргон газообразный и жидкий. Технические условия»

Пробоотборник криогенный ПК-ЧГ оснащен:

  • устройством, дозирующим и регазифицурующим
  • расширительным сосудом (баллон малолитражный алюминиевый 4-100А2)
  • гибкими металлорукавами для подключения к источнику и сбросу

Для удобства работы операторов в комплект входят два металлорукава для подключения к источнику снабжения и для сброса. При отборе пробы один металлорукав соединяет дозу с источником, второй направляется в противоположную сторону от оператора для сброса в атмосферу или подключается к сбросной линии

Для индикации количества отобранного газа на расширительном сосуде пробоотборника установлен показывающий манометр.

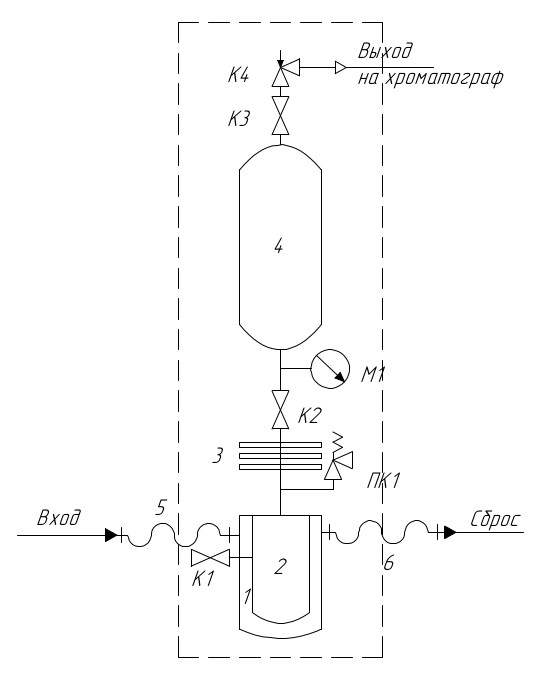

1 - рубашка для захолаживания

2 - пробоотборная доза

3 - радиатор разгазирования

5, 6 - гибкие металлорукава

К1 - криогенный запорный вентиль

К2, К3 - запорные вентили

К4 - вентиль тонкой регулировки

М1 - индикаторный манометр

ПК1 - сбросной клапан

Присоединительные резьбы:

  • Вход, сброс: G3/4"
  • Выход на хроматограф: М8х1
