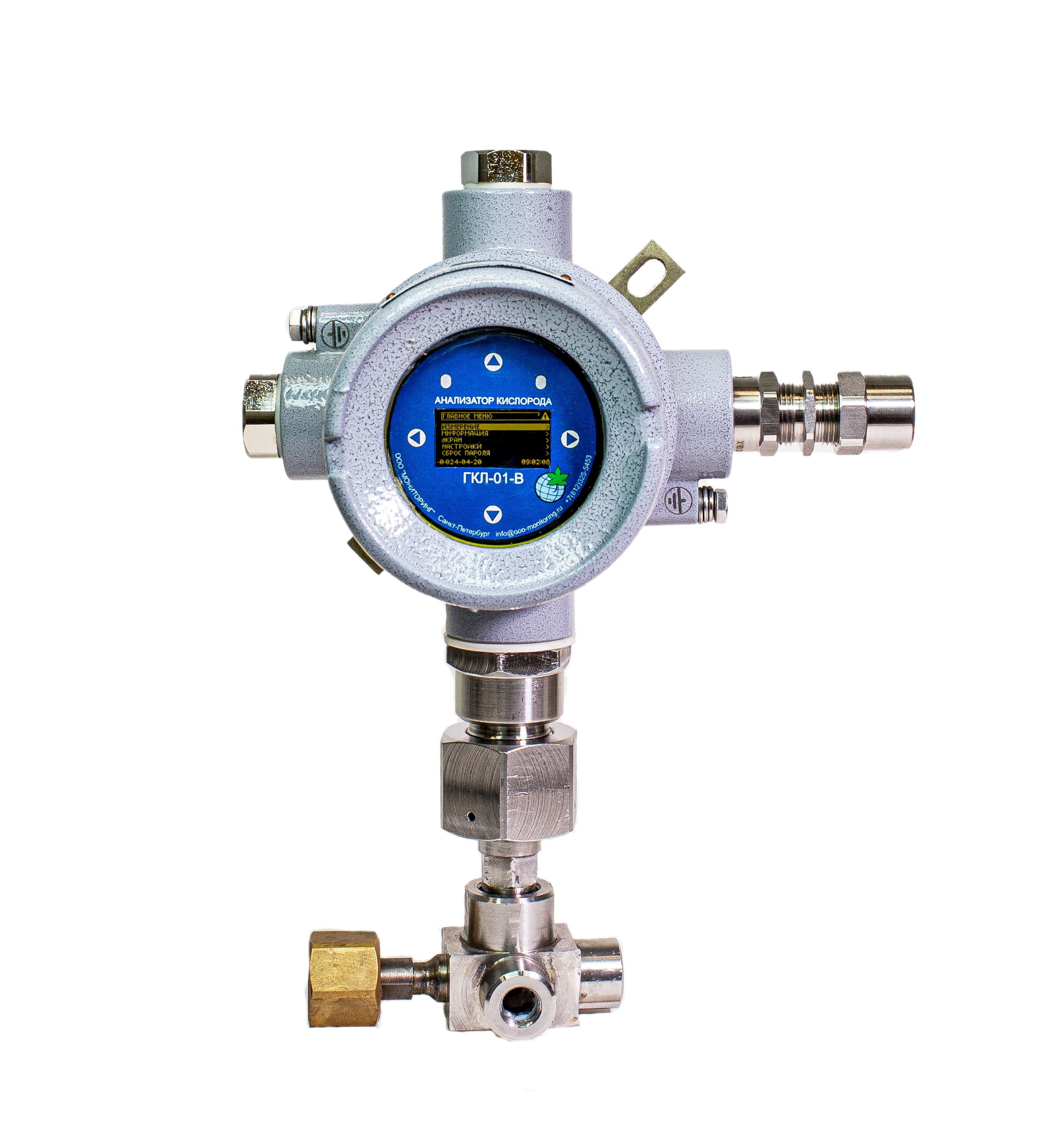

Газоанализаторы кислорода люминесцентные взрывозащищенные ГКЛ-01-В

Газоанализаторы предназначены для измерений молярной доли кислорода в природном газе, инертных газах, водороде, в газообразном пропане и других газах.

Принцип действия газоанализаторов - люминесцентный. В основе лежит эффект селективного тушения фотолюминесценции молекул органических красителей молекулами кислорода.

Газоанализаторы представляют собой одноканальные приборы непрерывного действия.

Выпускаются в трех исполнениях:

• Стационарный

  Напряжение питания постоянным током 10...30 В, 30 Вт. Передача данных: Modbus RTU (RS485), Modbus TCP, токовая петля 4...20мА. Управление: с лицевой панели (магнитный стилус, OLED-дисплей), Ethernet (HTTP/HTTPS, SSH, FTP, SCP)

• Переносной

  В кейсе с газовой схемой, запорной и регулирующей арматурой, индикатором давления. Опционально: регулятор давления для любого Рвх, БРС для входа/выхода. Управление с лицевой панели: текущие показания, просмотр истории измерений. Питание от встроенного аккумулятора.

• Первичный измерительный преобразователь

  Передача данных: Modbus RTU (RS485), Modbus TCP, токовая петля 4...20мА. Управление: Ethernet (HTTP/HTTPS, SSH, FTP, SCP). Без дисплея.

Свидетельство об утверждении типа № 93652-24 в Федеральном информационном фонде по обеспечению единства измерений

Технический регламент таможенного союза ТР ТС 012/2011 О безопасности оборудования для работы во взрывоопасных средах.
Сертификат взрывозащиты № ЕАЭС RU C-RU.HA67.B.00447/23

Декларация о соответствии требованиям технического регламента Евразийского экономического союза (технического регламента Таможенного союза) ТР ТС 020/2011 Электромагнитная совместимость технических средств.
Регистрационный номер ЕАЭС N RU Д-RU.РА01.В.50858/23

Метрологические характеристики

Диапазон измерений ¹⁾ молярной доли кислорода (О₂), млн^-1

от 0 до 200
от 0 до 500
от 50 до 10000

Пределы допускаемой основной абсолютной погрешности, млн^-1, в диапазоне измерений:

от 0 до 200 млн^-1

±(0,15+0,05·С_вх)²⁾

от 0 до 500 млн^-1

±(0,4+0,04·С_вх)

от 50 до 10000 млн^-1

±(7,5+0,03·С_вх)

Предел допускаемой вариации выходного сигнала, в долях от пределов допускаемой основной погрешности

0,3

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от значения, при котором определялась основная погрешность, в пределах условий эксплуатации на каждые 10 °С, в долях от пределов допускаемой основной погрешности

±0,5

Предел допускаемого изменения показаний за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

±0,2

Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды от значения, при котором определялась основная погрешность, в пределах условий эксплуатации, в долях от пределов допускаемой основной погрешности

±0,2

Пределы допускаемой абсолютной дополнительной погрешности от влияния изменения атмосферного давления от значения, при котором определялась основная погрешность, в пределах условий эксплуатации, на каждые 4,0 кПа, млн^-1

±(0,04·С_вх)³⁾

Пределы допускаемой дополнительной погрешности от влияния неизмеряемых компонентов, перечень и содержание которых в анализируемом газе указаны в Таблице 2, в долях от пределов допускаемой основной погрешности

±0,4

Время прогрева, мин, не более

15

Предел допускаемого времени установления выходного сигнала Т0,9, с

60

Нормальные условия измерений:

диапазон температуры окружающей среды, ^оС

от +15 до +25

относительная влажность окружающей среды, %

до 80

диапазон атмосферного давления, кПа

от 98 до 106,7

Примечания к метрологическим характеристикам

¹⁾ Диапазон измерений определяется при заказе газоанализатора, устанавливается производителем и не может быть изменен пользователем в процессе эксплуатации.

²⁾ С_вх – молярная доля кислорода на входе газоанализатора, млн^-1.

³⁾ Для газоанализаторов без компенсации по давлению.

Основные технические характеристики

Диапазон напряжения питания постоянным током, В

от 10 до 30

Емкость аккумулятора, мА·ч, не менее ¹⁾

от 10 до 30

Потребляемая электрическая мощность, Вт, не более

30

Средний срок службы, лет, не менее

12

Средняя наработка до отказа, ч, не менее

40000

Маркировка взрывозащиты ²⁾

1Ex db IIС T6 Gb X

Степень защиты от внешних воздействий ³⁾

IP65

Выходные интерфейсы

от 4 до 20 мА, RS 485, Ethernet, Wi-Fi

Условия эксплуатации

Диапазон температуры окружающей среды, ^оС

от минус 40 до +50

Относительная влажность окружающей среды, %

от 10 до 98

Диапазон атмосферного давления, кПа

от 84,0 до 120

Диапазон рабочего избыточного давления анализируемого газа ⁴⁾, МПа

от 0,1 до 10

Максимальное избыточное давление анализируемого газа, МПа

1 или 20

Габаритные размеры, мм, не более:

- длина

210

- ширина

260

- высота

140

Масса, кг, не более

2,5

Содержание неизмеряемых компонентов, млн^-1, не более:

- сероводород (Н₂S)

50

- меркаптановая сера (TRS)

50

- диоксид углерода (СО₂)

30000

- пары воды (Н₂О)

200

Примечания к основным техническим характеристикам

¹⁾ При наличии.

²⁾ По ГОСТ 31610.0-2014 (IEC 60079-0:2011).

³⁾ По ГОСТ 14254‑2015 (IEC 60529:2013).

⁴⁾ Для газоанализаторов оснащенных датчиком давления.

• Газоанализатор кислорода люминесцентный взрывозащищенный ГКЛ-01-В
• Датчик давления ¹⁾
• Стилус ²⁾
• Зарядное устройство ³⁾
• Чемодан для переноски ³⁾
• Руководство по эксплуатации ШДЕК.413324.007 РЭ
• Паспорт ШДЕК.413324.007 ПС
• Взрывозащищенные кабельные вводы ATELEX серий АК, АКР, АС, НК, НН, НС, РК, СК, ТК, ТКР. Руководство по эксплуатации АЕКВ.152325.001 РЭ

Примечания:

¹⁾ Поставляется по отдельному заказу.

²⁾ Для газоанализаторов с дисплеем.

³⁾ Для газоанализаторов с аккумулятором.
